动态循环链码校验装置技术说明： 生产的动态循环链码装置操作简单，自动化程度高，既可自动运行又可手动运行。检测数据可直接进入仪表和计算机，不需中间环节，直接得出校验数据，与皮带秤联网自动修改皮带秤参数，极为方便。

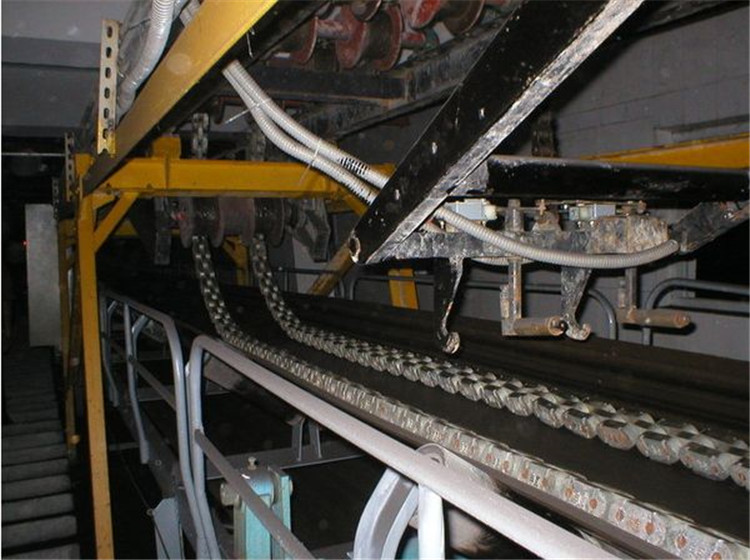

循环链码的工作原理： 链码圈通过电动推杆的运动搭压在皮带上，链码圈随皮带平稳运转。当链码圈转动一圈时，作用在皮带秤上的重量就是链码圈的标准重量，当链码圈不停转动N圈时，仪表通过测速传感器的信号传递得出作用在皮带秤上的重量＝圈数×标准重量。皮带秤仪表显示值应以循环链码仪表的显示值为基准进行调整，从而实现皮带秤的动态核试验。

能满足瞬时流量、累积流量的4～20mA信号输出并能与DCS系统可靠通讯。

循环链码输入：

   · 重量：来自链码圈的标准重量信号；

   · 速度：来自数字式测速传感器的脉冲信号；

 该装置配有控制箱，既可自动运行，又可手动运行。
 该装置方便用户维护，减少工作量，降低成本。
 整套装置可以和厂里DCS系统联网，既可远程自动操作，也可现场手动操作。
 链码润滑，只需在铰接处加注5号机油润滑，即可保证各链节灵活转动。
 整套装置设计先进，操作简便，维护方便。

  根据中华人民共和国计量检定规程JJG650-90中规定，在约定的时间内，链码可以作为一种模拟负荷标准，为了保证校验精度和可靠性，一般选用两条链码。

循环链码设备特点 ：

 模拟皮带张力更准确，更接近于实物校验。

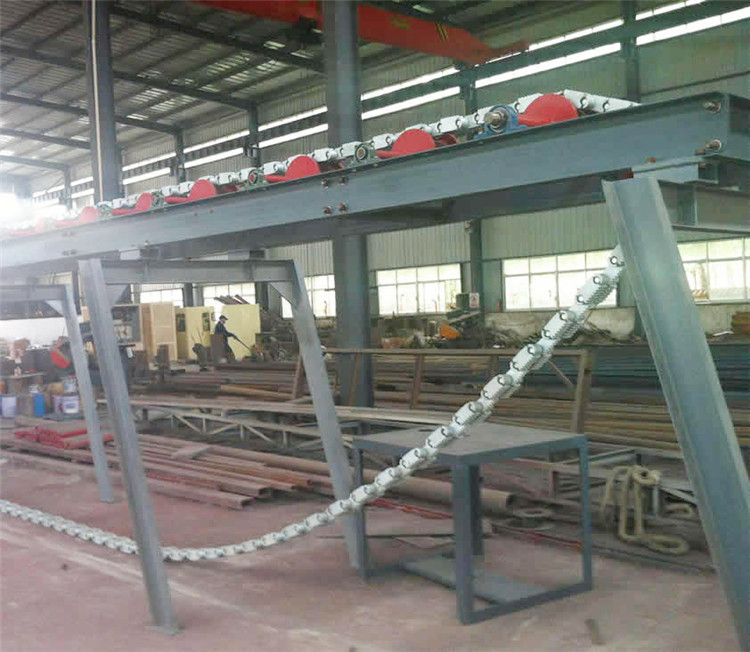

 该装置采用型钢作为支承，整体刚度高、稳定性好。
 该装置配有控制箱、仪表、检测传感器，既可自动运行，又可手动运行。
 该装置与电子皮带秤配合使用，既满足用户上煤计量要求，又方便用户维护，减少工作量，降低成本。
 链码润滑，只需在铰接处加注5号机油润滑，即可保证各链节灵活转动。
 整套装置设计先进，操作简便，维护方便。

循环链码设备概述：EYU型皮带自动链码校验装置是对安装在皮带输送机上的电子皮带行校验的设备，广泛应用于电力、冶金、化工、码头、建材、煤矿等使用电子皮带秤计量散状物料的场合。实现对电子皮带秤精度的自动校验，通常用于校验准确度等级为(0．5)～(2．0)之间的各类电子皮带秤 。

循环链码产品介绍：EYU型皮带手动链码校验装置，符合中华人民共合国国家计量检定规JJG195-2002的规定，是一种模拟负荷标准器，能更方便地校准和修正电子皮带秤的计量精度。在使用时将标准重量链码接成一条整链，跨过秤区有效长度，放置于被校验的电子皮带秤上方，两端固定即可。

循环链码工作原理：电子皮带秤调零后，标准重量的砝码在皮带运行时，动态模拟物料状态，通过秤体把重量传给称重传感器，同时，系统设定此时的皮带运行速度为恒速，称重显示器经运算，并显示出瞬时计量。系统选用自动收卷装置时，整条链码的放落、收卷均由电动卷扬机来完成，更加方便、简捷省力。

循环链码系统构成与特点：

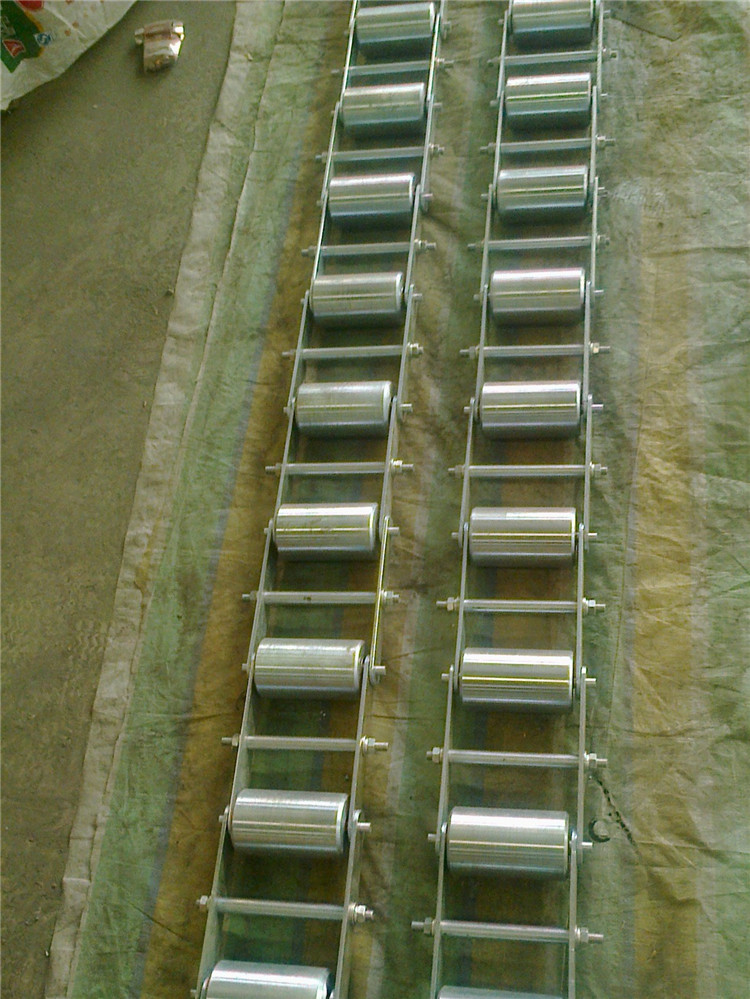

◆EYU型链码标定装置，由滚球、链片、内外连板和挂环等组成。

◆ 标定精度高（静态0.03%，动态0.1%）

◆ 比实物校验结构简单，造价低，比挂码装置更接近实际

◆ 结构合理，构成均匀，操作方便

◆ 占地面积小，系统安全可靠

◆ 节省人力，工作效率高
