一、概述

JZ7300-50在线动态检重秤，是一种高精度的在线检重机，主要对流水线中通过的已包装产品或物品进行在线称重，他可以检测出产品的重量的合格/超重/欠重，不合格的予以剔除或报警。

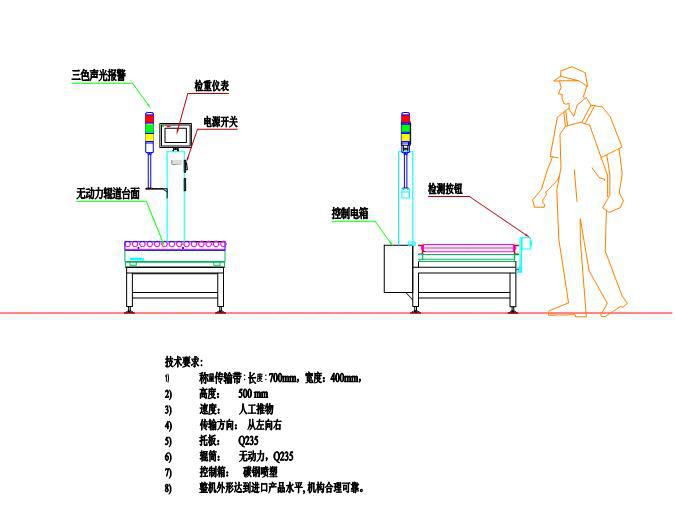

示意图（仅供参考）

二、主要JZ7300-50在线动态检重秤的技术参数

工作方式：连续运行；

秤量范围：20--50 kg；

显示重量分辨率：d=5g；

精度；±10g，与产品通过速度、形状与重量大小有关。

检测数量:5 件/分钟。

检重：超重   欠载   合格

检重输出：超差报警及剔除

三、JZ7300-50在线动态检重秤功能说明

1)  动态称重：实时显示通过产品的重量值；

2)  分 类 ： 通过报警灯和指示灯指示当前产品的分类情况；

3)  检重输出：开关信号输出

    检重仪表：静态检重仪表

    选重系统非线性误差＜0.02%Fs。

    具有零点自动跟踪功能。

    一个 232/422 通讯接口，输出当前检测结果。

    检重物料：箱包装。

    超差三色蜂鸣报警器

10) 设备防护等级

IP65。

四、机械性能

（一）动态检重要求：

1)  称量传输带：长度：700mm，宽度：400mm，

2)  高度：       500 mm

3)  速度：       人工推物

4)  传输方向：   从左向右

5)  托板：       Q235

6)  辊筒：       无动力，Q235

7)  控制箱：     不锈钢拉丝

8)  整机外形达到进口产品水平, 机构合理可靠。

（二）控制箱组成：

1)  控制箱内部：电源总开关，开关电源，数据处理器，接线端子排等其它电器元件组成。

2)  控制箱面板：称重控制仪，启动、停止按钮、指示灯等组成。

3)  开关电源：   欧姆龙 或 台湾明纬

4)  低压元件：   按钮和控制开关施耐德。

5)  报警灯：     西门子三色报警灯

重量不合格品处理方式：

不停机，分检,，超差报警

五、控制方式

检重秤控制柜上设有启动、停止按钮。在工作操作面设有操作盒，方便员工操作。

六、使用环境

工作温度: -5℃～60℃；

相对湿度＜90%RH

电源：交流 220V±10%

为确保达到*好的精度，检重秤的安装地点应避免震动及空气的流动。

七、产品试验 、检验方法及标准

现场设备安装调试完成后，甲方应在接到乙方要求验收通知单后一周内组织验收，设备经3次20小时连续运转，达到运行速度、精度与基本功能，整机就视为合格，甲方应签发设备合格验收报告。（甲方不能因乙方设备的细小瑕疵而影响整机的验收）乙方对检重秤上可能出现的影响能力的诸如：物料供应不稳定,前道、辅助设备不稳定和人工辅助引起的性能下降不承担责任。不提供计量检测资质。

八、售后服务

本公司对销售出产的检重秤设备产品质量实行质保一年，在质保期内，凡因质量问题引起的系统不能正常使用者，本公司负责免费服务，承担更换及维修费用，直到用户正常使用。如因用户的原因造成的故障以及质保期后发生的故障，本公司负责有偿服务，长期优惠提供备品备件，确保用户正常使用。

为了保证设备得到正常的操作使用和及时的维护，本公司十分重视对用户使用和维修人员的培训，设备在用户现场调试验收合格后，本公司现场的技术人员将对用户首先进行操作和使用培训；另在常州公司本部，为用户免费培训维修人员1～2名。（接受培训的人员的交通和食宿费用自理）。

以下情况不享有免费保修服务：

1、易损件和消耗品

2、用户误操作所造成的设备损害

3、用户自行对设备进行改造

其它

本协议与合同有出入之处，以合同为准。
