无线数传式电子吊秤

1 产品功能和特点

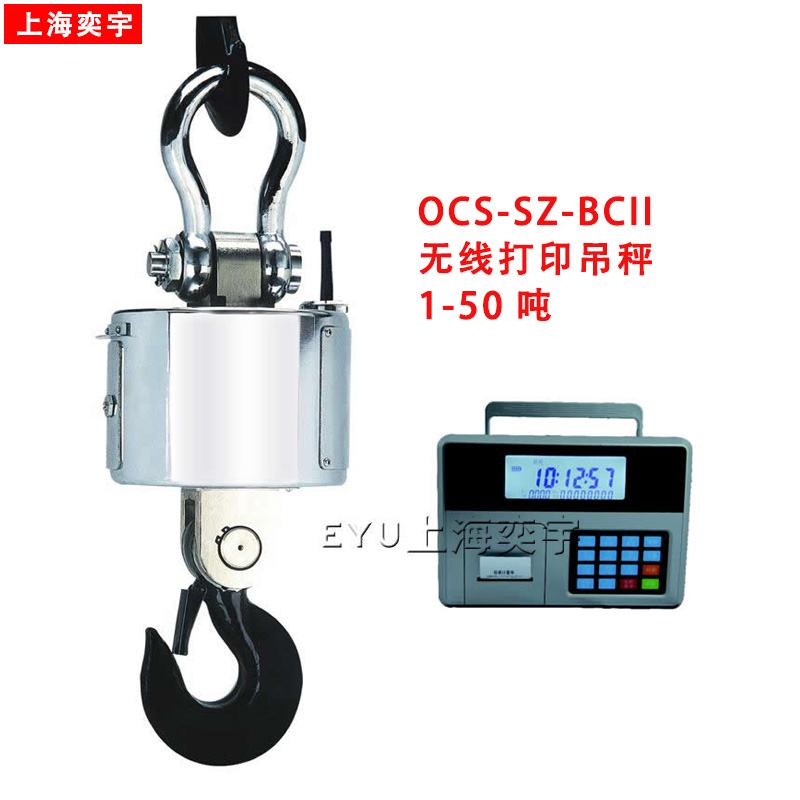

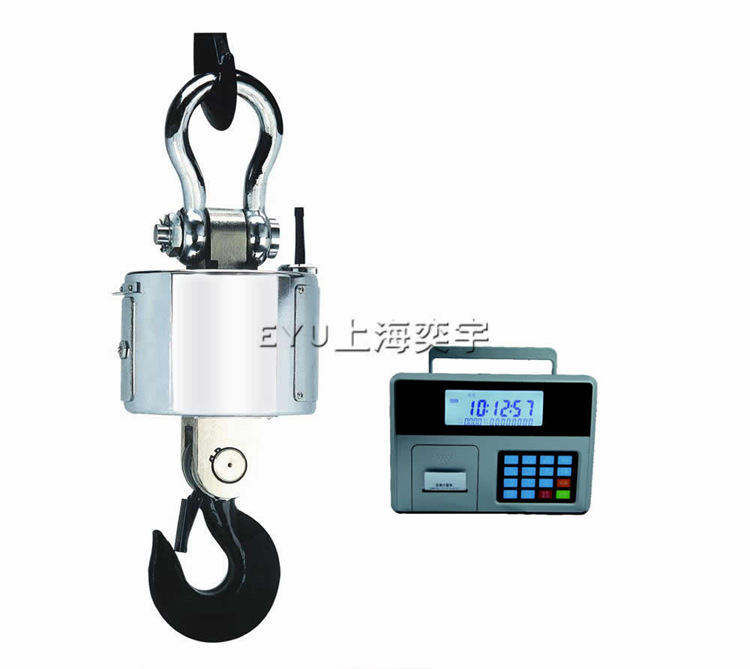

无线数传式电子吊秤由秤体和仪表两部分组成。其中，秤体采用了吊秤专用高精度电阻应变式传感器（专利产品）和高可靠性的传力结构，仪表部分功能先进、智能化程度高，产品适用于规定量程范围内的称重计量，并具备以下功能：

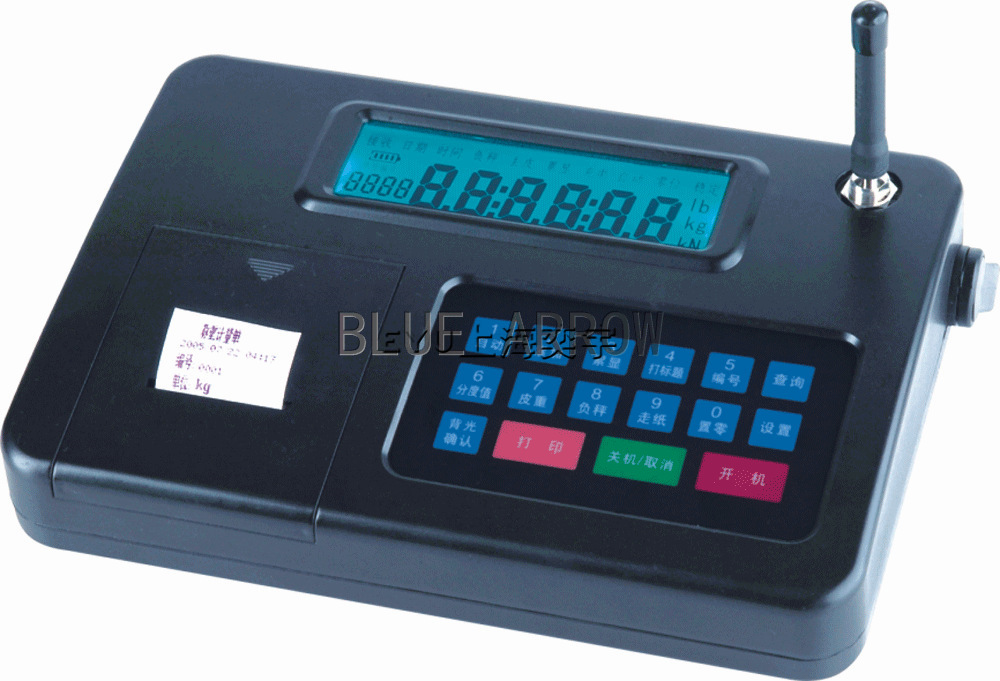

吊秤仪表部分特点：

◆ 仪表体积小，重量轻，非常适合便携使用。

◆ 高清 LCD 数码结合 LED 背光。

◆ 内部设有万年日历时钟。

◆ 内置 EPSON 微型打印机，可以打印完备的称重数据并可按日期、编号及序号分类打印。

◆ 无线大屏幕打印电子吊秤可将称重结果分为多达 9999 个类别并分类统计和打印。

◆ 存储空间大，可存储 2900 条记录。

◆ 仪表具有秤体低电压和仪表电池低电压指示。

◆ 超载有报警提示，安全可靠。

◆ 自动关机：当秤体静置达 2 小时将自动关闭秤体电源；

无线大屏幕打印电子吊秤秤体部分特点：

◆ 圆形秤体设计，防撞，防水，防磁。

◆ 环型防撞天线保护座，考虑了各种工况。

◆ 采用*专利传感器，稳定可靠，超长寿命。

2 无线大屏幕打印电子吊秤主要技术指标和参数

2.1 产品执行标准

◆ 精度等级： 符合国家标准Ⅲ级 （GB/T11883-2002）；

◆ 电源： 仪表供电，内置的 6V/4AH 镍氢电池，秤体供电，6V/4AH 铅蓄电池 2 个；

◆ 无线电频率：430MHz （32 个频点）；

◆ 传感器激励电源：DC 5V±5% ；

◆ 工作温度：仪表 0℃~40℃，秤体（常温型）-20℃~50℃，（耐热型）常温~70℃；

◆ 无线电传输距离： （常规型）无阻挡时不小于 150 米，（高功率型）无阻挡不小于 300米；

3.关于耐热型遥传式吊秤

耐热型无线数传式吊秤是为高温环境特别是冶炼行业中使用而设计的，特点如下：

◆ 使用高温传感器并且尽可能保证在较高温度环境下的计量准确度。

◆ 特别设计的高温隔热层。由石棉和钢板组合而成的隔热层使吊秤的上下两部分在高温环

境操作中形成两个温区。

◆ 贴心的负秤功能，对有定量浇铸要求的场合尤为适合。

特别注意：

耐热型无线数传式吊秤虽然采取了隔热措施，但是要求使用中尽可能远离热源并且不能在高

温环境下过久。秤体与高温源的*小安全距离请参考下表：

4.无线大屏幕打印电子吊秤仪表数传及功能的延展

在仪表的左上方有一串行输出口，它是一个 DB9针形插座，通过该端口仪表可以将当前显示的数据以 RS232 电平或 4~20mA 电流方式连续发送出去。

4.1 关于 RS232

当仪表以 RS232 电平方式发送数据时，DB9 第 3 脚接数据发送端 TXD，第 5 脚接信号地 GND，发送数据的波特率为 1200bps，异步方式通讯，每一个字以 8N2 形式发送，即先发送 1 位起始位，再发送 8 位数据位，*后发送 2 位停止位。若接收端为计算机选择 8N1方式也可以接收到正确的数据。本仪表目前有 3 种数据帧格式可供用户选择，也可以根据用户的需求编写特殊的数据帧格式。本仪表通过该端口可接有线大屏幕，但仪表与大屏幕间距离不得大于 15 米，当仪表与大屏幕间距离较远时可考虑无线大屏幕。

4.2关于 4~20mA 输出

当仪表以 4~20mA 电流方式发送数据时，当显示值小于等于零时输出 4mA，当显示满量程时输出 20mA，中间值按线形规律变化。需要指出的是普通的仪表是不具备数传功能的，若有需要请在订货时特别说明。

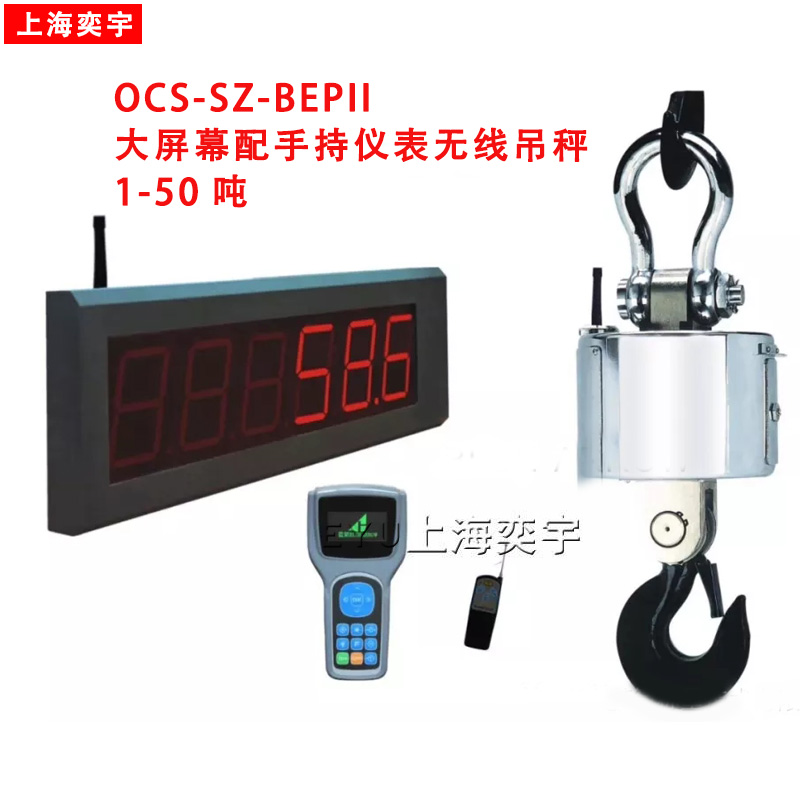

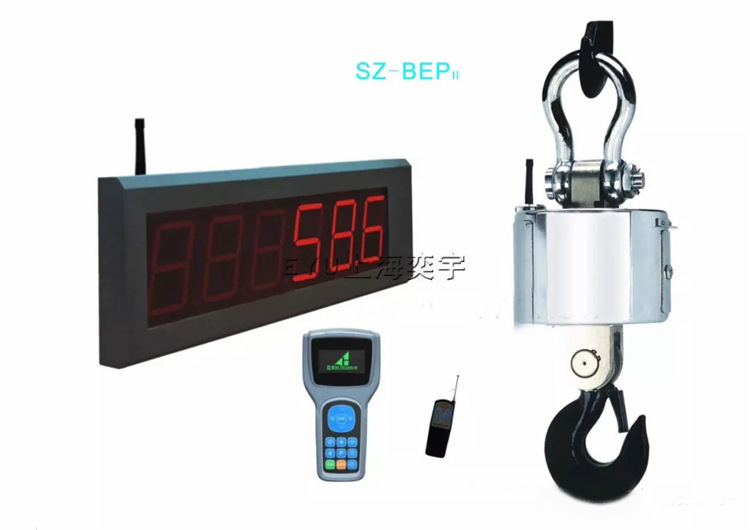

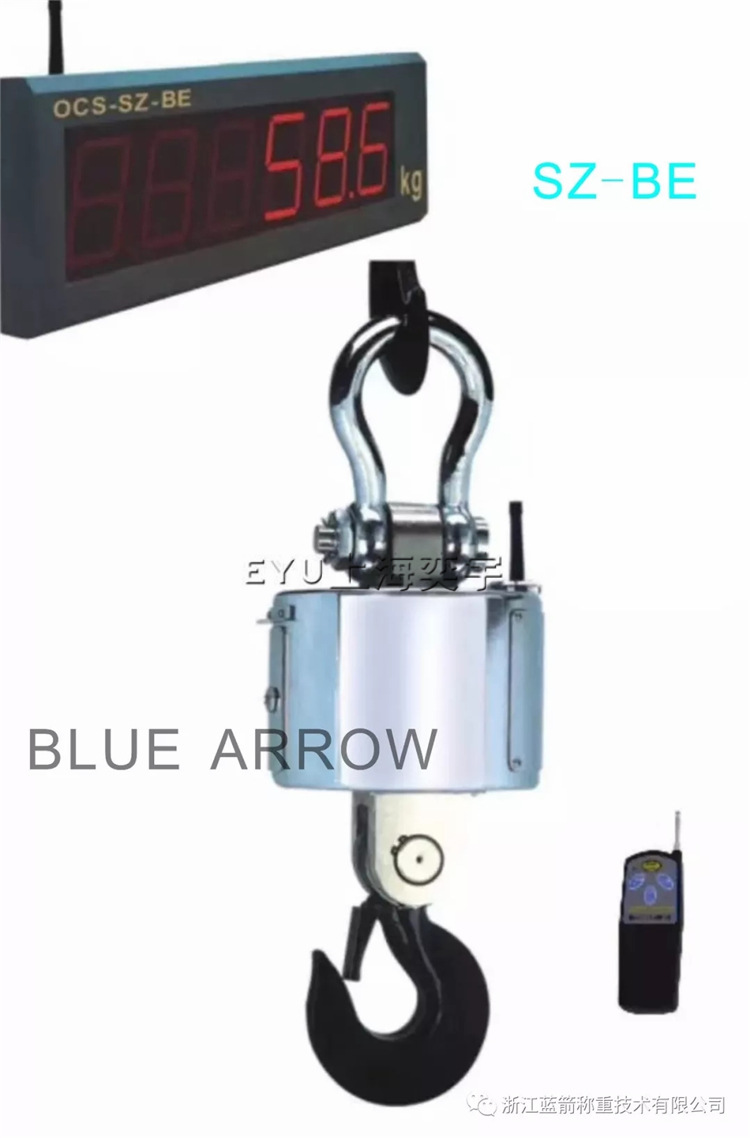

4.3关于大屏幕

远距离的读书观察是大屏幕显示器的优势，该系列均可选购配备无线大屏幕或直接与仪

表驳接的有线大屏幕。

4.4关于遥控开/关机

若用户需实现遥控开关机，双向无线调频等附加功能需在订购时另行说明。

4.5关于峰值保持

当该产品用于测力时，往往需要峰值记忆和保持功能，所以不同的软件版本是解决此类问题的好办法。

5.无线大屏幕打印电子吊秤充电须知及方法

秤体与仪表均由可充电电池供电。既可以将秤体内电池从吊秤上取下充电，也可以直接在吊秤上充电。请及时给电池充电，应避免过度放电造成的缩短电池寿命。当接收仪表显示秤体欠压时就应对秤体电池进行充电；当接收仪表电池检测符号显示一格，也请及时将充电器插头插入仪表的相应插座内，然后将充电器电源插入 220V 电源即可充电，充电一次约≥5 小时。

6.无线大屏幕打印电子吊秤使用注意事项

电子吊秤是一种精密计量器具。 良好的维护对提高工作可靠性， 延长设备使用寿命具有十分重要的意义。用户在使用过程中应注意以下几点：

（1）用户在使用本仪表前请仔细阅读本使用说明书。

（2）严禁超载。

（3）起吊重物时，必须垂直升降，禁止通过秤体拖曳重物。

（4）吊秤是精密的计量器具而非一般的吊具和锁具，所以不用作计量时，请妥善存放在阴

凉干燥处。

（5）吊秤不能长时间在高温环境下工作，使用现场有高温源时，即使采用了高温隔热装置

也应注意尽量缩短停留时间，总的原则是若秤体外壳底面摸上去不烫手（低于 70℃）则不会对吊秤产生不良影响。

（6）秤体要十分注意避免剧烈碰撞和雨水浸泡，特别应注意防止秤体从挂钩上掉下，造成秤体损坏甚至人身事故。

（7）为延长电池使用时间，白天使用时*好将仪表背光关闭。

（8）仪表和秤体均采用可充电电池供电，在使用过程中应避免过低电压使用，否则电池寿命将会缩短。原则上请尽量做到。秤体停止工作超过二小时请拔除秤体电池，仪表停止工作时间超过一周的关闭仪表电源开关。存放不使用，一个月以上的要保证每月给秤体电池和仪表电池一次充电。

（9）充电器请使用我们为您提供的专用充电器，充电器使用不当将可能造成电池的过充，缩短电池使用寿命，甚至危及安全。

（10）仪表把手调整时请两边用力均匀外拉同时允许旋转到使用方便的角度。

（11）在使用吊秤时，操作人员应与被吊物体保持一定距离，以免物体意外落下对人体造成伤害。

（12）在仪表中需要先输入密码才能进行后面操作的功能，非*检测人员不得擅自尝试进入操作，因此可能产生的任何不良后果本公司不予承担。

（13）产品时有生机的，本公司将不断推陈出新，新品可能与该说明有所出入，敬请谅解。
