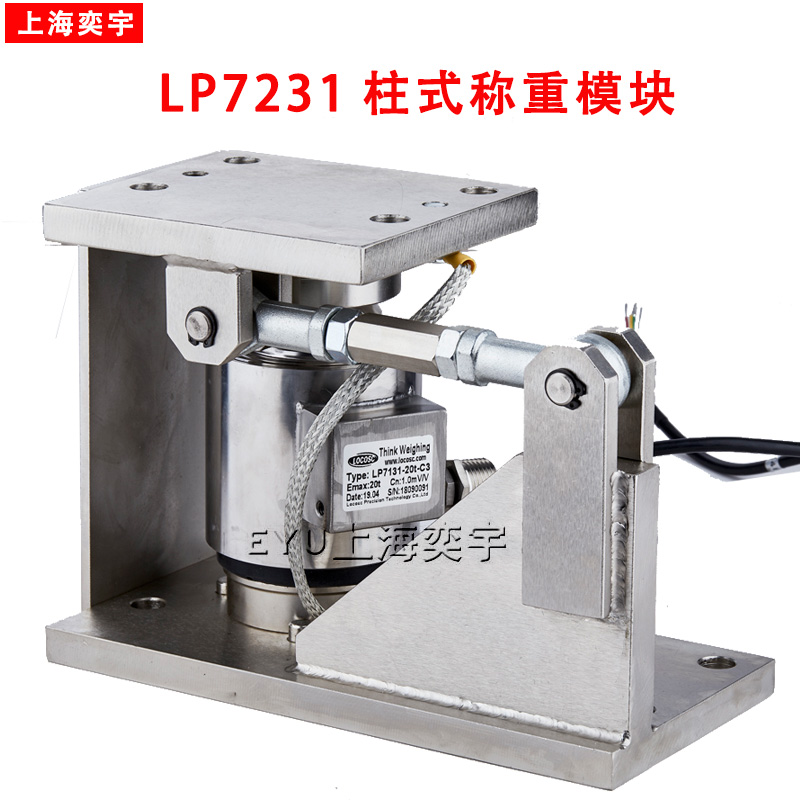

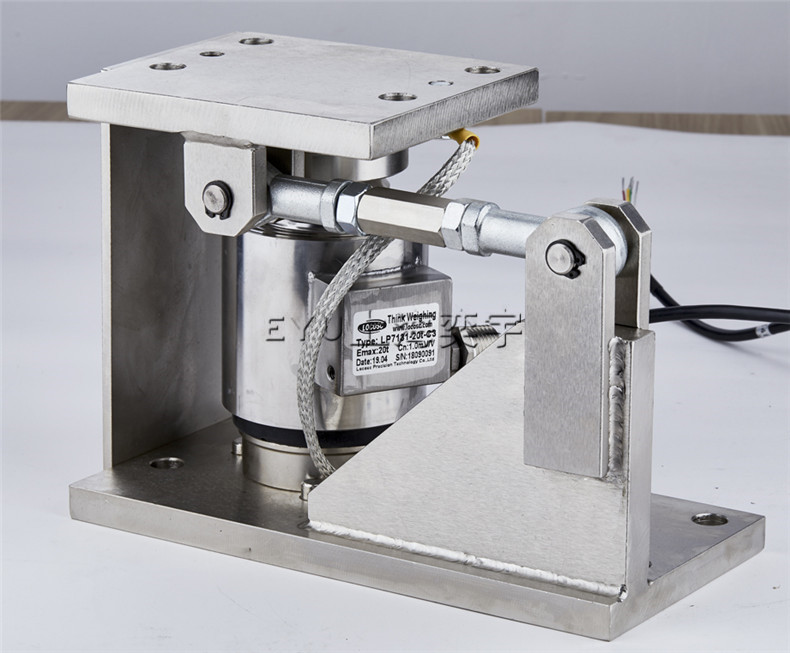

LP7231柱式称重模块

单个传感器量程：2t~50t
材质：合金钢或者不锈钢
结构带拉杆和防倾覆螺栓
应用于大型料仓，高位料仓称重等

LP7231系列称重模块采用LP7131高精度柱式传感器，配以上下底板、拉杆及防倾覆螺栓，采用3组或者4组称重模块组成各类称重系统；具有安装方便，称量稳定，安全可靠等特点，广泛应用于建材、医药、化工等行业。

LP7231柱式称重模块技术参数

量程: 2,3,5,10,20,30,50 t

准确度等级:  OLML C3

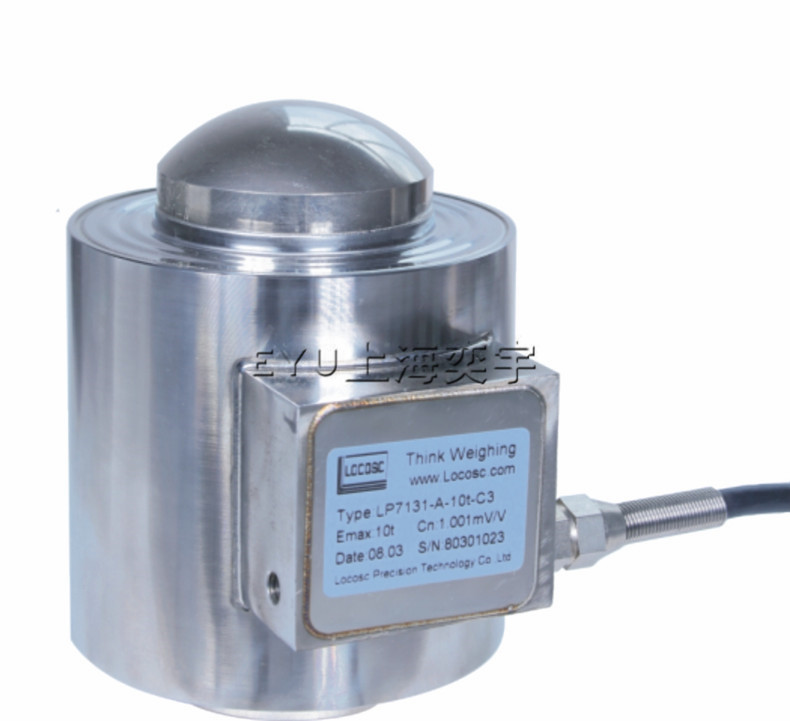

传感器型号: LP7131

防爆可选：

         防爆标志: Ex ia IIC T4 Ga

         防爆证号: GYB14-1711X

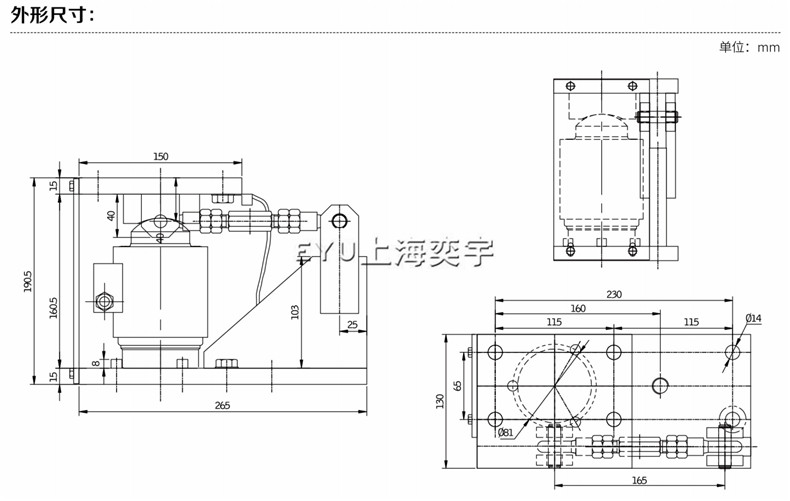

LP7231柱式称重模块结构特点

结构紧凑，长期稳定性好

带拉杆和防倾覆装置，安全可靠

采用摇柱式传感器，具有自复位功能保证计量精度

材质有合金钢镀镍或者不锈钢

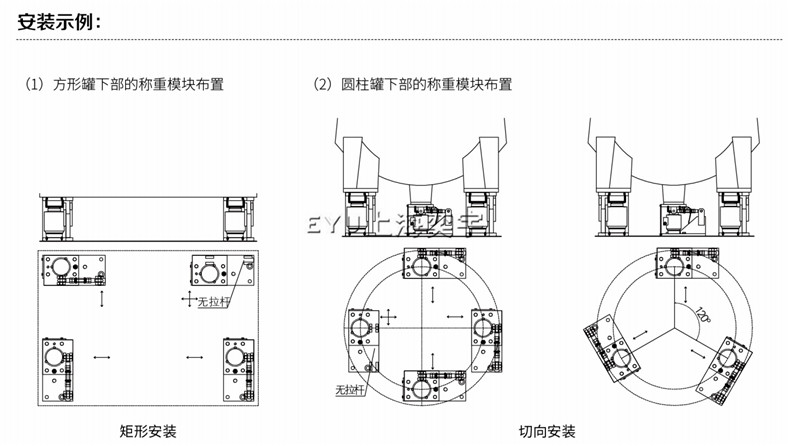

LP7231柱式称重模块组合方式

    在一个称重系统中，使用三套或者四套称重模块。标准组合为：

1、四件套组合中其中一套的拉杆去掉

2、三件套采用切向安装

安装基础要求

防倾覆螺栓组件（配一只模块）

注：防倾覆螺栓组件由用户根据设备需求自行准备或另外订购。

LP7231柱式称重模块安装步骤：

1. 安装前应先准备好安装基础，安装基础必须坚实可靠，且水平垂直，平面度要求不超过3mm。

2. 将模块放在各安装点上，放下秤体。

3. 调整模块底板和顶板的水平，确保所有模块顶板均在同一水平面上，且平面度要求不超过3mm，必要时可加垫片调整。

4. 将模块顶板和底板焊接或用紧固件联接到秤体和基础上。

5. 待顶板和底板均固定后，卸掉支撑板。

6. 检查传感器是否垂直，如不垂直，可用以下方法调整：

l 松开安装螺栓，松开侧向限位上的螺母。

l 转动侧向限位中间的六角螺栓可调节侧向限位的长短，因此可移动顶板或顶板盲孔中的上承压头，从而调节传感器的垂直。

l 重新紧固侧向限位上的螺母和安装螺栓。

l 再次检查一遍传感器是否垂直。

7. 将接线盒安装在传感器电缆可方便联接的地方。

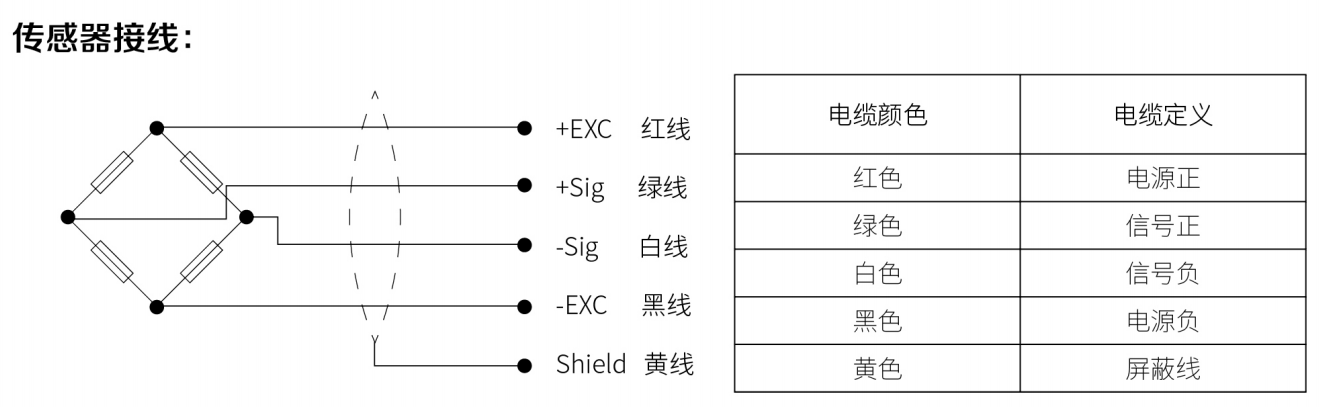

8. 将传感器电缆按电缆色标正确接入接线盒中。

9. 将显示仪表的电缆也接入接线盒中。

10. 检查安装，确保各部分可正常工作。

注意：焊接时应安全接地，不可使电流通过传感器

侧向限位的水平抗力：

LP7231-2~50t：25KN
