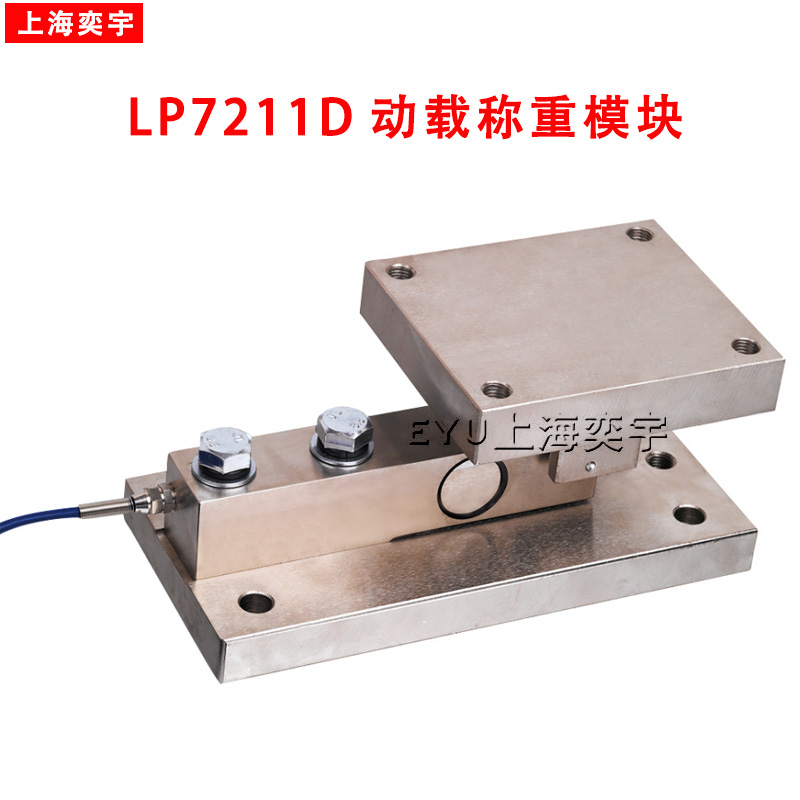

LP7211D动载称重模块

单个传感器量程：500kg～10t
材质：合金钢或者不锈钢
结构：自带限位
应用于带搅拌料罐称重，流水线称重等

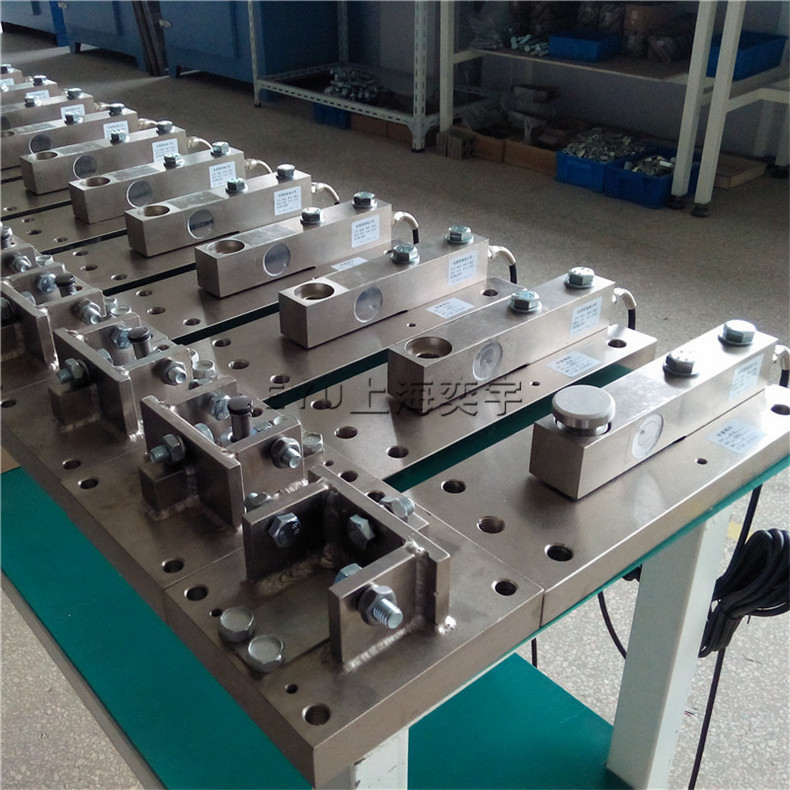

LP7211D系列称重模块采用LP7110L高精度剪切梁式传感器，配以上下底板及限位螺栓，采用自复位不倒翁压头组成的称重模块，采用3组或者4组称重模块组成各类称重系统；具有安装方便，称量稳定，安全可靠，自我复位等特点，特别适用于带搅拌或者晃动的反应釜、流水线等称重，广泛应用于医药、化工等行业。

LP7211D动载称重模块技术参数

量程: 0.5,1,2,3,5,7.5,10t

准确度等级:  OLML C3

传感器型号: LP7110L

防爆可选：

         防爆标志: Ex ia IIC T4 Ga

         防爆证号: GYB14-1711X

LP7211D动载称重模块结构特点

结构紧凑，长期稳定性好

有过载和限位，安全可靠

采用摇摆支撑结构，具有自复位功能保证计量精度

材质有合金钢镀镍或者不锈钢

LP7211D动载称重模块应用场合

动载称重模块一般应用于有冲击力的场合的称重；如：辊道，流水线，带搅拌的反应釜等等；

组合方式

  在一个称重系统中，标准组合为：

1、四件套：四套动载模块，一般矩形安装；

2、三件套：三套动载模块，圆形料斗，径向或切向安装。

安装基础要求

1、每一称重模块的安装基础的平面度应在0.3mm 以内，各基础应在同一水平面上，其平面度要求在0-3mm之间。

2、与称重模块连接的支承面的平面度应在0.3mm以内，各支承面应在同一水平面上，其平面度要求在0-3mm之间。

LP7211D动载称重模块安装注意事项

1、模块与基础及支承面的连接，可用螺栓连接或焊接。焊接时应注意焊机的接地，当模块底板与基础焊接时，焊机应在基础上接地，当模块顶板与支承面焊接时，焊机应在支承面上接地。勿使电流通过传感器，以免损坏传感器。

2、安装完毕，调整限位螺钉至合适的间隙2～3mm，确保正常称量又控制晃动幅度。
