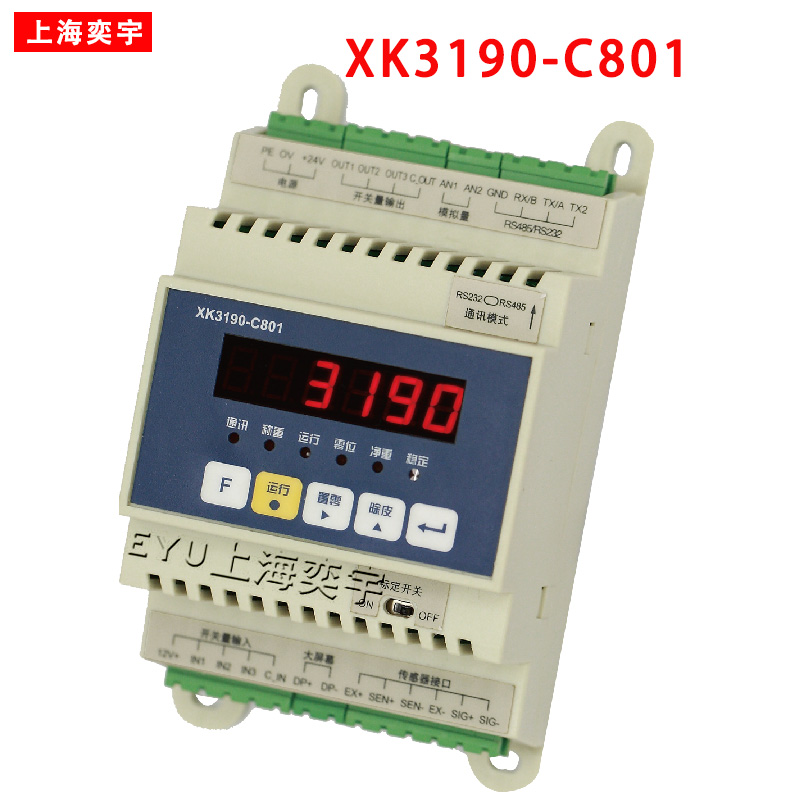

XK3190-C801重量变送器是采用高性能32位ARM处理器及高速Σ-△A/D转换技术的称重仪表。该仪表可方便地与电阻应变式传感器连接，通过高速数据通讯，与PLC、DCS、服务器等主机设备构成称重控制系统，适用于各种高速与高精度称重要求的控制场合。

XK3190-C801重量变送器基本功能

◆小体积、强变送；35mm导轨安装，外观小巧，可控制柜密集安装

◆采用高速高性能ARM处理器，32位精准浮点运算

◆工业级高可靠隔离开关电源，12-30V宽输入，多重保护

◆高精度A/D转换，分辨率可达1/30000，多级数字滤波模式可设

◆XK3190-C801重量变送器采用高稳定性和可靠性设计，抗干扰性能强，适用于恶劣复杂的工业应用环境

◆免砝码标定，可直接输入传感器参数校准；换表无需重新标定，只需输入原仪表参数即可使用

◆全隔离0-5V/0-10V/4-20mA模拟量输出，可多模式校准

◆全隔离RS485和RS232双串口高速输出；灵活的通讯方式（连续发送和指令应答）

◆通用ModBus-RTU协议接口，无缝对接多厂家通讯协议，可直接连接工控触摸屏

◆光电隔离20mA电流环大屏幕显示接口

◆可扩展多类工业总线接口（CC-Link、Profibus-DP、ModBus-TCP、CAN扩展模块可选）

◆选配隔离式开关量3入3出控制，接口功能用户可自编程设定；集成加法秤、减法秤、分选秤功能

◆上下限报警输出功能，灵活的峰值保持功能

◆XK3190-C801重量变送器具备5点非线性修正功能，提升传感器或秤台的适应性

◆称量数据累计量和累计次数等信息贮存、检查、删除处理

◆多种操作信息和出错信息提示、具备自动恢复出厂设置功能

XK3190-C801重量变送器技术参数

◆传感器供桥电源: 5V DC，200mA

◆传感器连接方式: 6线制，长线自动补偿

◆传感器连接个数: 1～4只350Ω传感器

◆输入信号范围： -19mV～ +19mV

◆非线性：≤0.01%F.S

◆准确度：3级，nind=3000，显示精度1/30000

◆显示: 6位LED数码管,字高0.3英寸,6个状态指示灯

◆大屏幕显示接口: 串行输出方式，20mA电流环信号，可接耀华各种尺寸大屏幕显示器

◆通讯接口:  1路RS232/RS485接口可设定,1路独立的RS232接口

                     波特率1200～19200bps 可选

◆打印接口: 与串口共用，可连接串行打印机

◆继电器输出: 3路固态继电器，触点容量AC/DC 36V / 0.2A

◆开关量输入: 3路光电隔离输入，输入信号+12～+24V DC，电平方式控制，闭合有效

模拟量输出:

◆1路光电隔离的模拟量输出。可设为4-20mA / 0-5V / 0-10V 三种模式之一

◆准确度≤0.2%FS 负载能力: 4-20mA *大负载电阻250Ω;0-5V/0-10V输出阻抗≤1Ω

◆XK3190-C801重量变送器工作电源: DC 12～30V

◆安装尺寸: 35mm导轨安装或螺钉固定 外形尺寸: 77mm×132mm×58mm

◆键盘： 采用5个轻触机械按键

◆工作环境温度、湿度: 0℃～40℃；≤90％RH

◆储运温度、湿度:-20～50℃；≤90％RH

◆XK3190-C801重量变送器重量: 约0.2kg
