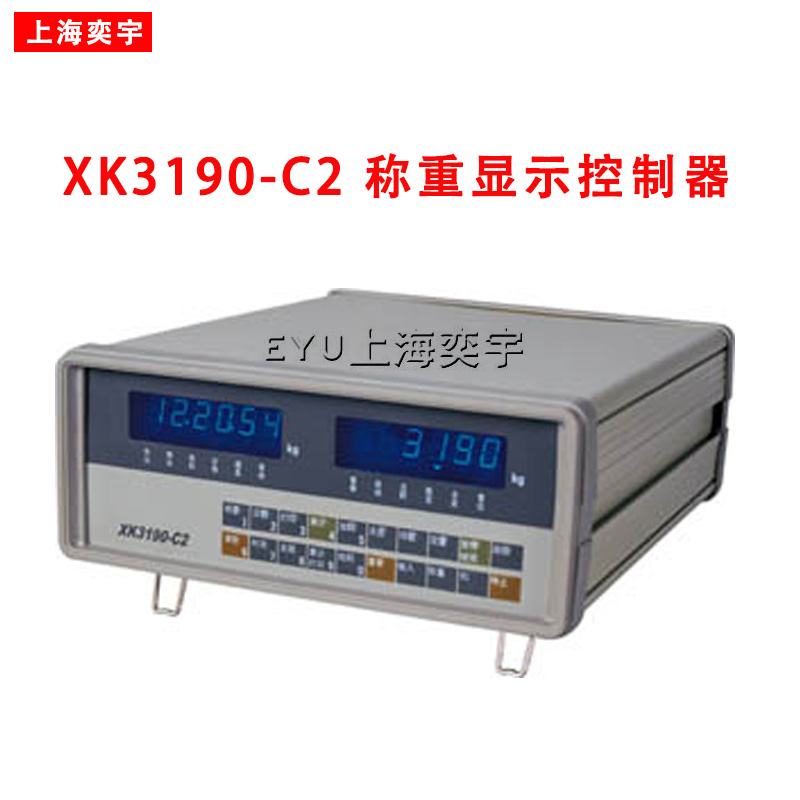

XK3190-C2 图片：

XK3190-C2称重显示控制器采用MCS-51单片微处理器及高精度高速度的Σ-△A/D 转换技术，对重量进行转换显示，可方便地与电阻应变式传感器连接组成定量、累计和包装秤。可广泛应用于商业，工矿企业，仓储码头等多种计量场合。

XK3190-C2称重显示控制器主要功能和特点：

(1). 面板键盘标定、调试。

(2). 并行打印接口，可与多种针式打印机配套联接，快速打印称重记录。

(3). 可打印中、英文称重记录、累计量、配方号及标率等。

(4). 称量数据记录的贮存、检查、删除处理，具有断电数据保护。

(5). 具有精确的时钟、日历、自动闰年、闰月，不受断电影响。

(6). 多功能零区设置（零点跟踪、开机自动置零和手动置零）。

(7). 标准异步串行通讯接口（RS232 或 RS422），灵活多样的通讯方式（连续发送和指令应答）。

(8). 具有去皮功能。

(9). AD速度可设置，数字滤波强度可设置。

(10). 具有自检功能和多种操作出错信息提示。

(12). 大屏幕显示接口。

(13). 4～20mA DA 精确输出（选配）。

(14). 具有8个外控输入和7个继电器输出。

(15). 保护控制过程，掉电重启可恢复到原控制状态。

XK3190-C2称重显示控制器技术参数

AD转换方式SIGMA－DELTA方式

A/D转换速率100 、50、25、12.5 Sps可选

A/D转换分度数≥600,000

供桥电源DC5V；I≥350mA；可连接8个350Ω的传感器

传感器连接方式采用6线制，长线自动补偿，补偿距离≤50米

输入信号范围 ± 5mV ～±25mV

*大净输入信号≤30mV

输入灵敏度≥0.6μV/d

*大显示分度数999999

分度值1/2/5/10/20/50

可选非线性≤0.0007％F.S

显示方式双排6位VFD

荧光数码管，12个状态指示符

XK3190-C2称重显示控制器显示范围－99990～999990（e=10）

数字键0～9个功能键20个(其中10个数字键复合使用)

时钟 实时时钟，自动闰年、闰月，误差为≤1分钟/月，不受断电影响。数据保存时间≤10年。

大屏幕显示器接口串行输出方式，*多可驱动4个大屏幕显示器。

信号20mA

电流环信号(恒流源)

传输数据格式11位

波特率600

XK3190-C2称重显示控制器传输距离20mA

电流环信号(恒流源)≤2000米

打印接口

标准并行输出接口，可连接 Tpup16 微型打印机、

LT800、 KX-P1121 或 LQ1600K 宽行打印机

串行通讯接口信号RS-232C和RS-422

（选配）标准接口波特率600/1200/2400/4800/9600可选

通讯方式自动连续方式/指令方式可选

传输距离RS-232C≤30米；RS-422≤1200米。

模拟量输出接口4～20mA方式（选配）

电源AC187～242V；49～51Hz

XK3190-C2称重显示控制器使用温度0～40°C

储运温度－25～55°C

相对温度≤85％RH

预热时间≤30分钟

外形尺寸249.5×98×310

（宽×高×深）（无塑料外框）；258×102×335

（宽×高×深）（有塑料外框）；

重量约4kg
