XK3190-Ex-C9G防爆显示器项目详细介绍

防爆标志：Exd[iaIIC Ga] IIC T6 Gb

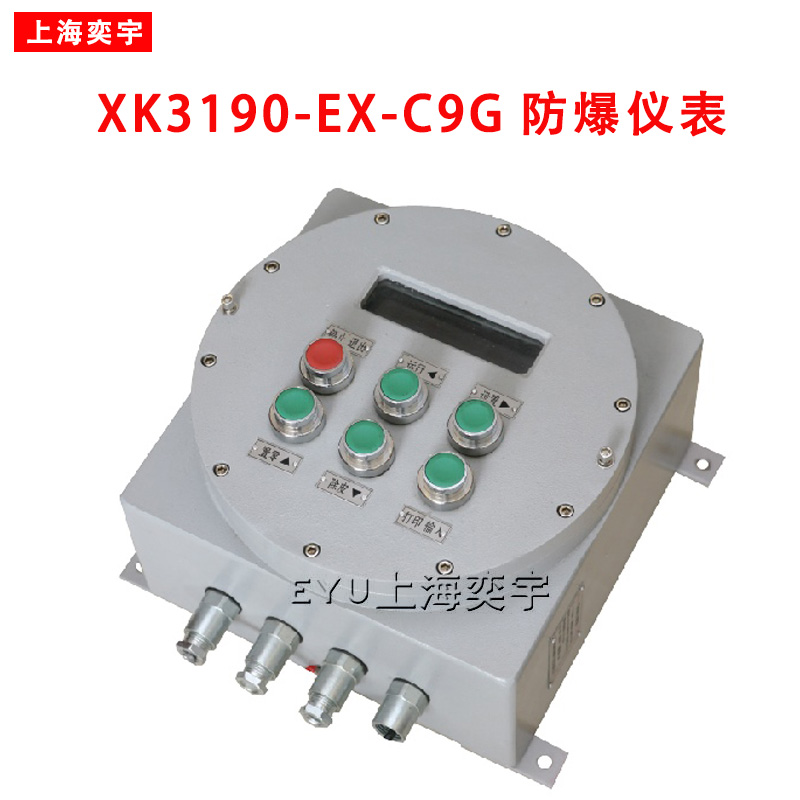

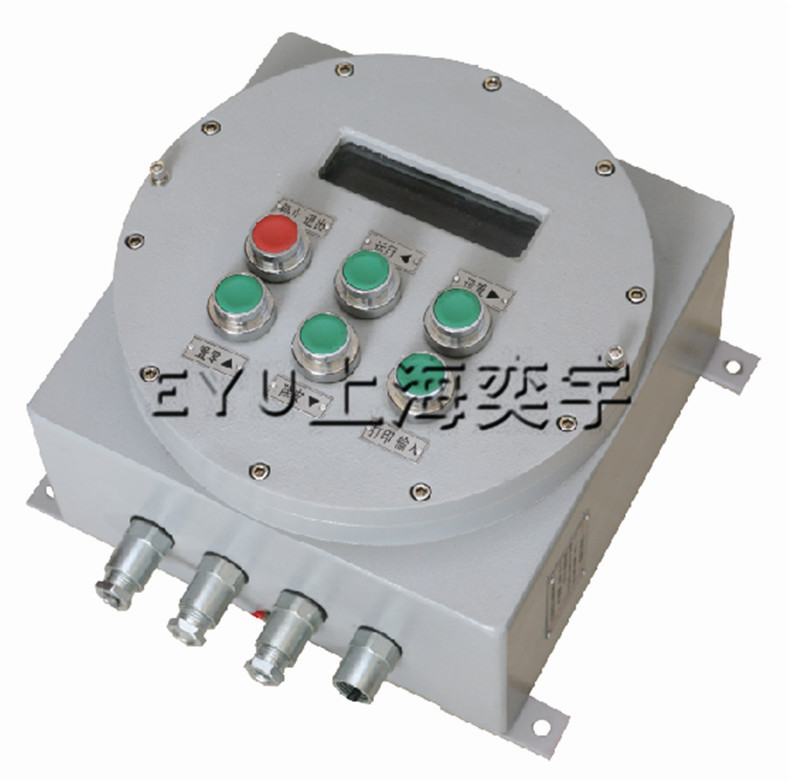

XK3190-Ex-C9G防爆显示器外壳采用铝合金铸造成型，外表面喷塑。整体为隔爆腔体型式，正面设有钢化玻璃视窗，供观察仪表显示数据。箱面设有控制操作按键。下部为电缆引入接头。

XK3190-Ex-C9G防爆显示器基本功能

◆采用高速高性能ARM处理器，32位精准浮点运算
◆工业级高可靠隔离电源，24V DC/220V AC宽输入，多重保护
◆换表无需重新标定，只需输入原仪表的参数即可使用
◆全隔离0-5V/0-10V/4-20mA模拟量输出，可多模式校准
◆全隔离RS485和RS232双串口高速输出；标准通讯协议（Modbus-RTU）
◆外接大屏幕电流环输出接口
◆隔离式开关量3入3出控制
◆传感器信号采集转换电路添加专利技术，可自诊断与自我保护，使用更安心

XK3190-Ex-C9G防爆显示器技术参数

◆准确度: 3级，n=3000
◆输入信号范围：-15mV～ +15mV
◆非线性： ≤0.01%F.S
◆传感器连接个数：1～4只350Ω传感器
◆传感器供桥电源：DC：5V
◆传感器连接方式：采用6线制，长线自动补偿。
◆显示：单排7位LED,字高0.8英寸,7个状态指示
◆分度值： 1/2/5/10/20/50/100 可选
◆键盘： 采用6个防爆点动按钮
◆大屏幕显示接口：采用串行输出方式，20mA恒流源信号。
◆通讯接口：一路RS232，一路RS485.波特率1200～9600可选
◆打印接口：与串口共用，可连接串行打印机
◆继电器输出：触点容量AC220V/DC24V；0.5A
◆外控输入：开关触点（有效时为闭合）
◆使用电源：AC220V 或 DC 12～24V
◆使用温度、湿度：0～40℃；≤85％RH
◆XK3190-Ex-C9G防爆显示器储运温度：-20～50℃

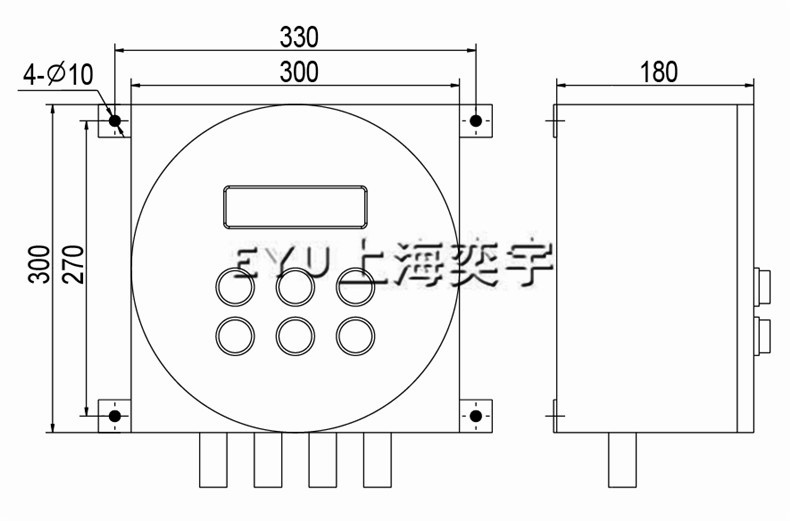

◆尺寸：安装尺寸335×270mm
              外形尺寸300×300×150mm
