信号输出控制型电子钢瓶秤简介

产品型号：YIY-SCS

*大称量：0.5T 1T 2T 3T

分 度 值：0.1kg,0.2kg,0.5kg,1kg

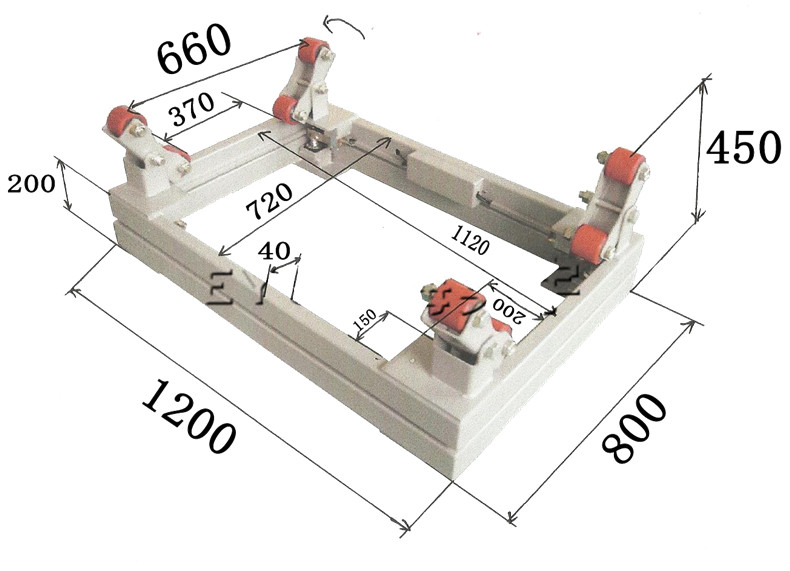

标准尺寸：0.8m×1.2m×220mm(可按客户需要定制)，适用直径0.4~1.0m的瓶体

分辩率：3000e,可选6000d/15000d电子钢瓶秤

专为生产液氯、液氨的企业设计

框架式结构、防腐处理、带有滚轮支架，便于钢瓶转动双层电子钢瓶秤

双层坚固结构，带有缓冲机构、抗冲击，长期稳定性好

表面经喷砂、丙烯酸烤漆处理，防腐性能好

配备四只合金钢或不锈钢称重传感器

带两种安装位置的尼龙滚轮支架，适应不同直径、适用于大、中型钢瓶的称量

信号输出控制型电子钢瓶秤详细介绍：

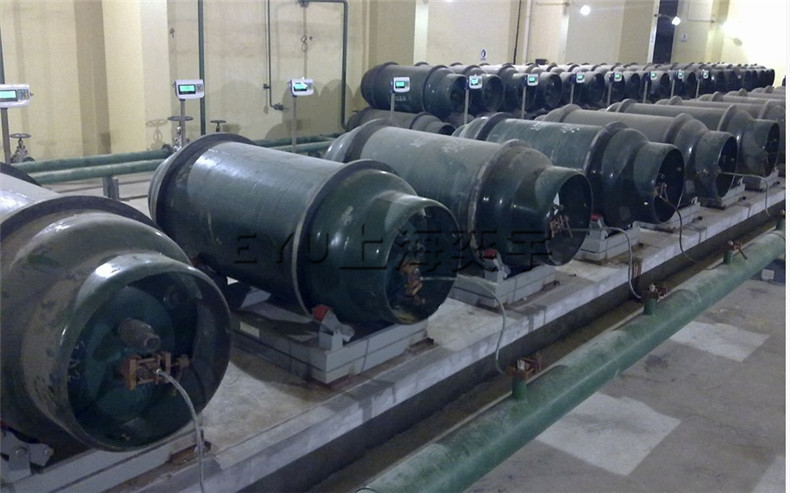

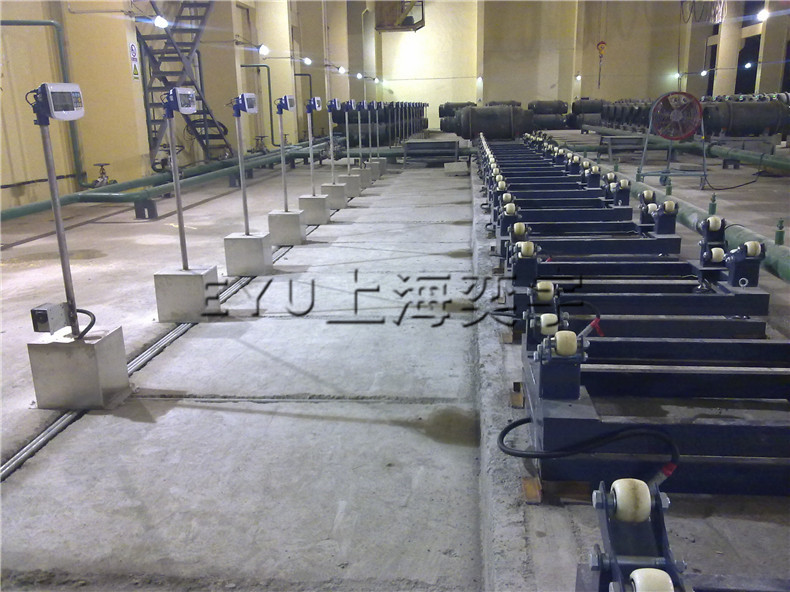

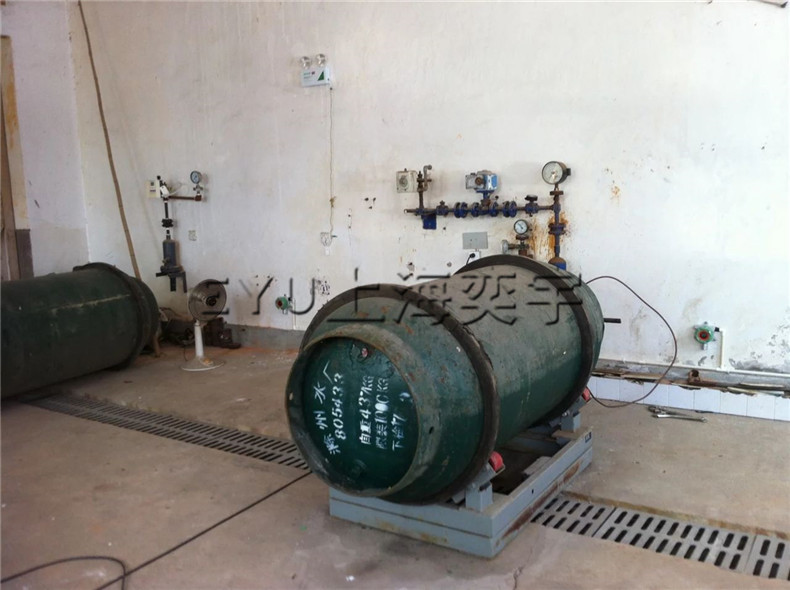

称钢瓶电子秤是为使用液态氯气、液态氨气等行业称量钢瓶储气量的专用电子秤。钢瓶秤具有使二组氯气钢瓶自动切换的功能,大大减少了人工操作的危险性。配套使用的智能称重控制仪是一种性能稳定、控制精度高的仪表。 特别适宜称量储存液态氯气、氨气等化工钢瓶, 适用于化工氯碱、自来水、纺织印染、农药制造等行业。

台面采用碳钢也可选不锈钢钢板覆盖，可防止液氯外泻时对秤体腐

受力部位采用尼龙滑轮（氯瓶托架）与复合弹簧缓冲装置，能有效防止氯瓶对秤体的冲击

支架采用与氯瓶相吻合的能根据氯瓶外形大小自动调整的“V”形导向装置

采用上下双秤台设计，中间有三梁式传感器单支撑，与传统双梁式传感器相

比具有抗偏、抗扭，过载能力强、精度高的特点，传感器安装在中间

能避免液氯对传感器的腐蚀。 传感器外表采用塑封处理，防止腐蚀

下秤体采用调节螺杆支撑，方便对秤体在不同位置的平行调节

仪表设计下限值设定，当氯瓶重量达到下限设定值时会自动报警，合理控制液氯的量

信号输出控制型电子钢瓶秤系统结构

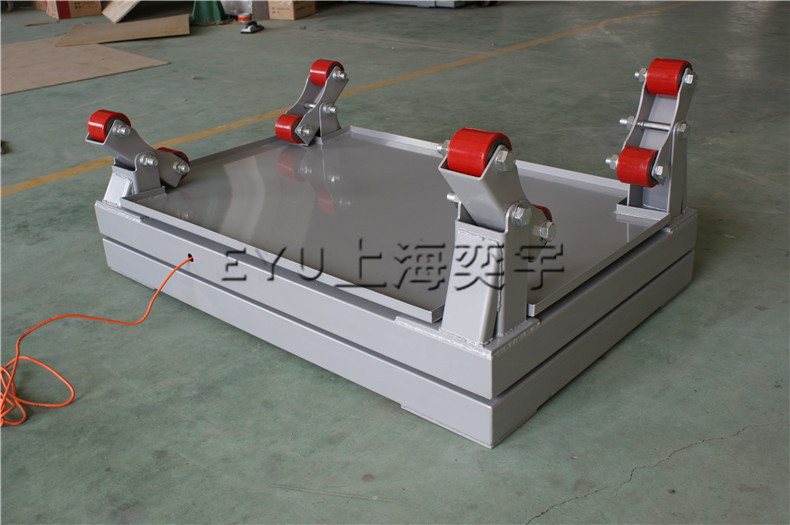

钢瓶秤采用双层结构全钢秤台或在PD型外框四角加装调整支脚

接线盒内置、美观大方

采用专门型钢组焊、秤体强度高、充分保证精度

平板或花纹钢板台面

表面经喷砂烤漆处理，抗腐性强

可选用全不锈钢材质，经抛光、拉丝处理制作

高强度整体秤台（可选304全不锈钢结构）

高精度悬臂梁式（压脚式）称重传感器

XK3190系列智能化称重仪表，交直流两用

全不锈钢防浪涌接线盒

可调支脚

钢瓶秤控制仪表

信号输出控制型电子钢瓶秤优点

单，双层结构,整体面板

精工焊接，长久使用

表面经喷砂烤漆处理，抗腐性强

不用时可侧放一边，不占地方

选用不锈钢材质，应用范围更广

适用于：钢瓶等罐体称重

信号输出控制型电子钢瓶秤产品性能

采用碳钢或全不锈钢制作，

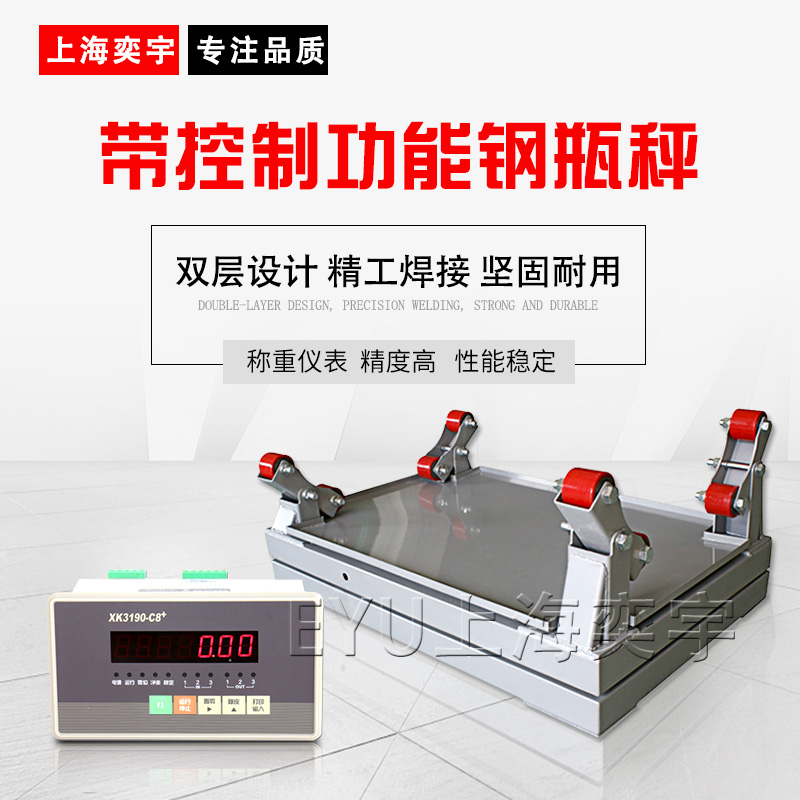

双层设计、带有缓冲功能、特殊结构处理坚固耐用

采用高精度不锈钢感应器

可按适用场合定制：满足防水/防腐/防爆等需求

钢瓶秤A12仪表主要技术参数：

A/D转换方式:Σ-Δ转换方式

A/D转换速率:20次/秒

*大A/D转换数:20bit

输入信号范围:－10mV～15mV

输入灵敏度:≥1μV/e

传感器供桥电源C5V；I≤150mA

连接传感器个数:可接4个350Ω的传感器

传感器连接方式:4线制

检定分度数:3000

*大外分度数:30,000

*大内分辨率:300,000

分度值:1/2/5/10/20/50可选

显示方式（A12） :6位LCD液晶，6个状态指示符

显示方式（A12E）:6位LED

注：秤的技术参数仅为参考，详细的参数请以报价单为主。

钢瓶秤传感器参数：

钢瓶秤有普通型、防爆型、防水型、带上下限报警型和带打印型等多种类型，满足用户不同需求。
奕宇*销售液氯钢瓶秤,品种多,规格全,交货快,质量优,价格低,为用户提供品质卓越的液氯钢瓶秤。

注：

材质选配：标准碳钢、202不锈钢、304不锈钢、316L不锈钢

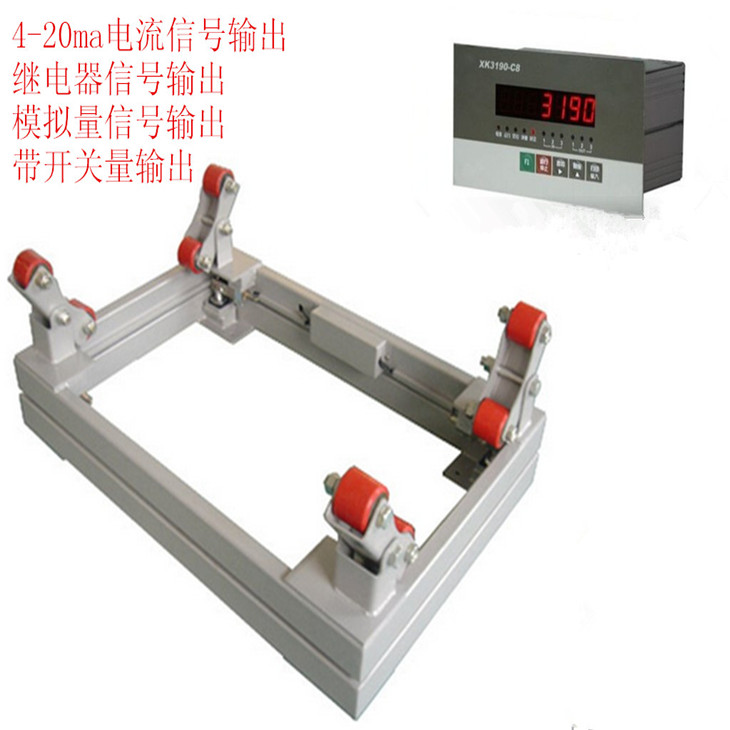

 可选配4-20毫安信号输出 可接RS232/RS485接口 可选LCD显示、三色灯声光报警、带打印仪表 选配大屏幕显示（1英寸，3英寸，5英寸，8英寸大屏幕）

功能可选

防爆（防爆等级可选：Ex iad IIBT4、Ex ibd II BT4、Ex ib TT CT5）、防水、耐腐蚀、报警灯（可选配光电报警和声音报警）、4-20MA控制功能、PLC控制器、开关量控制 继电器输出

 通讯接口：

     ■  标配COM1：RS232 （可选配：RS485或隔离型RS232/485，无线）

     ■  选配COM2：只用于打印（使用双串口时COM1采用隔离型输出方式）

     ■  扩展1/3/5/8寸大屏幕显示（防爆可选）

     ■  外置式打印机：热敏打印机/针式打印机/不干胶打印机--非防爆类（选配）

     ■  模拟量输出（选配：4～20mA，0～5V）可方便地与PLC等计算机设备联结，操作十分简单

     ■  I/O输出（选配）

     ■ 扩展Modbus-RTU通讯接口（选配）

安装说明

该产品人性化设计，无须安装，将钢瓶秤侧面一专用连接线取出插入称重显示仪表，即可开机归零使用。
