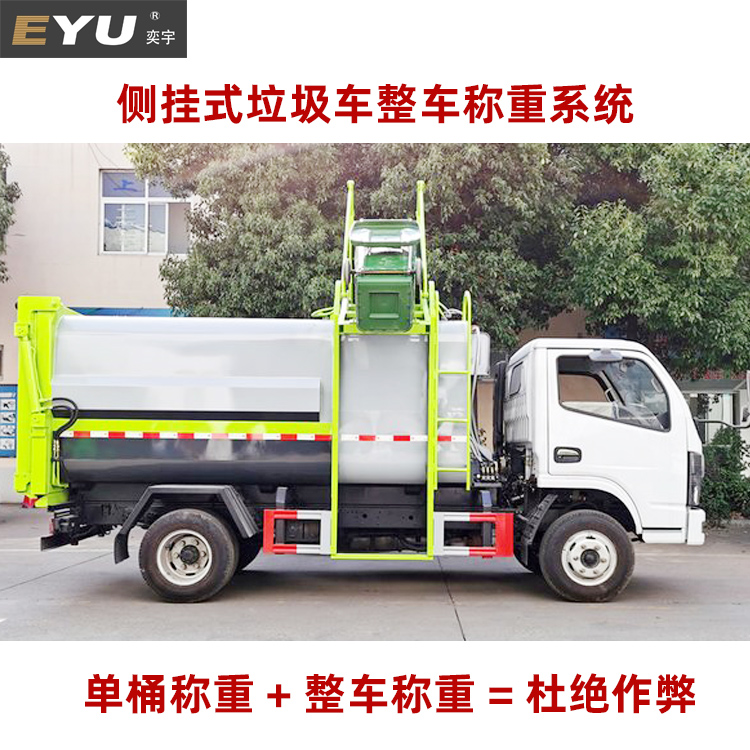

餐厨垃圾车整车称重解决方案

餐厨垃圾车车载硬件设备解决方案 —整体称重

客户需求

配套用户餐厨项目运营管控平台的需求，需要提供餐厨垃圾车相应的管控车载硬件设备。

客户需求参数

在客户的目标车型上通过改装后者前装预留提供以下设备，并实现以下功能：

1）整车称重，垃圾桶称重，实现每只桶内重量的精确称重，车厢重量的实时准确称重；

车载 RFID 设备：车载端能够读取每个垃圾桶的身份电子标签的信息；

2）有写入垃圾桶身份 RFID 标签的终端设备，可每只桶身份的相关信息参数。

3）车载智能一体机终端；车载前/后置摄像头，约 4 个摄像头，能够接入终端一体机，实现信息上传；

车载智能调度屏，实现垃圾桶重量参数的显示，桶身份的显示，装载量信息的显示功能，可显示平台的指令如当日的运行计划，地图信息等。

车载打印机，实现实时小票的打印功能；

提供服务平台（技术支持）

2、解决方案

本系统解决方案由上海奕宇电子科技提出。整套系统含有车载智能终端、车载称重系统、车载调度显示屏、摄像头、RFID 读卡器，RFID 标签等硬件设备， 所有硬件采集的数据通过 4G GPRS 模块上传至监控平台，车内的显示屏会实时显示相关操作作业的必要参数信息，平台可通过 4G 与车载的调度显示屏进行数据的交互，从而全方位管控车辆运营状况。

该系统的所有硬件设备具有 4G 通讯，能将传感器采集的车辆状态参数或信息实时进行计算、处理及上传，通过联网平台实现企业和监管机构的数据管理和车辆监管的职责。

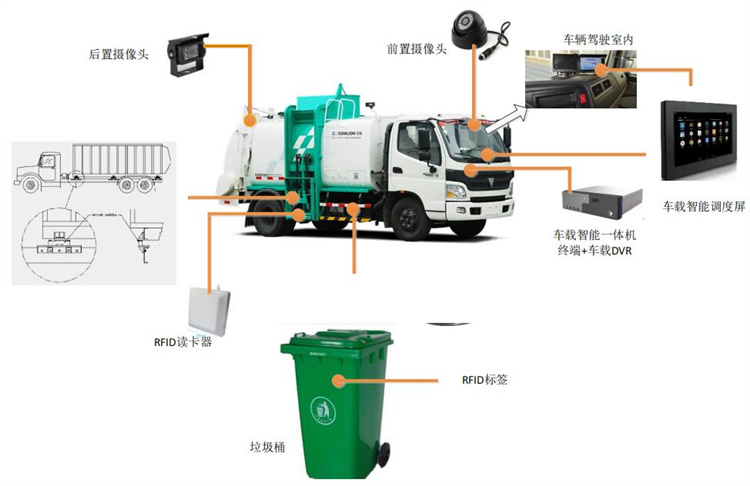

系统构架

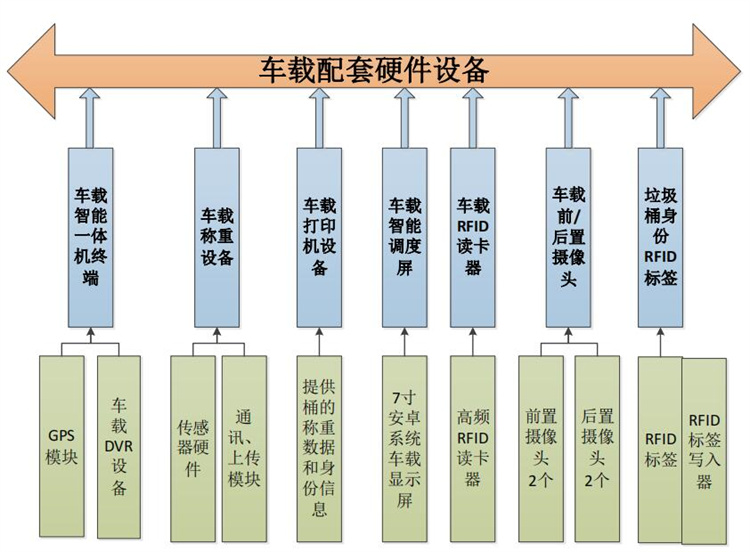

系统构成

产品组成

称重产品型号：ZCZS-A15-B4

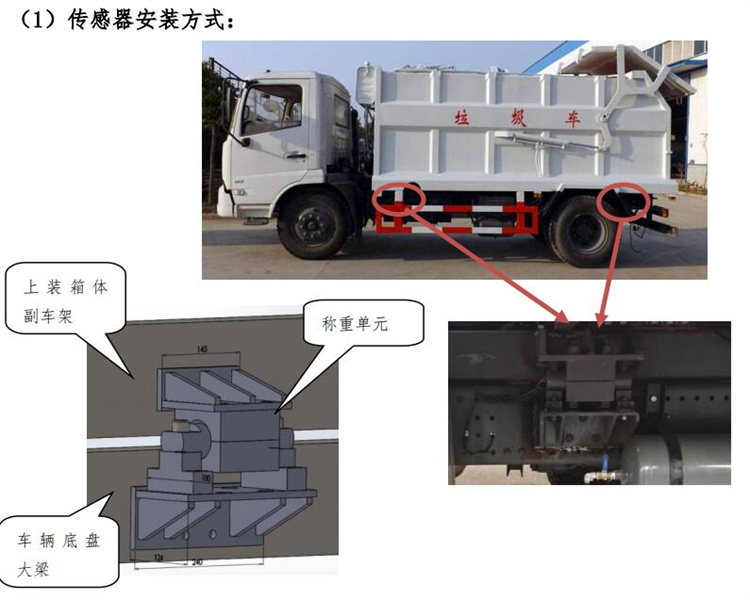

产品组成

产品基本功能

可实现垃圾车装载单桶垃圾的实时称重；

实现车辆在发动机启动情况下实时监测垃圾重量；

垃圾桶装入车厢后的净重的测量；车辆在全工作环境下能够实时进行重量的监测；

称重装置通过 CAN 的方式，按照附件一规定的通讯协议，将重量数据传输给车载的显示仪表终端。

产品技术指标

功能特点

可实现车辆静态测量的高精度指标要求；

实现车辆行驶动态情况下实时监测货物重量；

称重过程不需暂停，自动完成对单桶计量，可记录毛重、皮重、自动净重，可将重量数据按照用户的通讯协议进行上传；

可提供 CAN 通讯接口；

可提供仪表通讯协议；

具有重量数据重传和补传功能；

系统支持远程升级维护。
