餐厨垃圾车车载硬件设备解决方案一——单桶称重

客户需求

配套用户餐厨项目运营管控平台的需求，需要提供餐厨垃圾车相应的管控车载硬件设备。

客户需求参数

在客户的目标车型上通过改装后者前装预留提供以下设备，并实现以下功能：

1）垃圾桶称重，实现每只桶内重量的精确称重，有累计装入货箱中的总重量数值；

2）车载 RFID 设备：

a) 车载端能够读取每个垃圾桶的身份电子标签的信息；

b) 有写入垃圾桶身份 RFID 标签的终端设备，可每只桶身份的相关信息参数。 3）车载智能一体机终端；

4）车载前/后置摄像头，约 5 个摄像头，能够接入终端一体机，实现信息上传；

5）车载智能调度屏，实现垃圾桶重量参数的显示，桶身份的显示，装载量信息 的显示功能；

6）车载打印机，实现实时小票的打印功能；

7）提供服务平台

2、

环卫餐厨垃圾车车载称重解决方案

本系统解决方案由上海奕宇电子科技提出。整套系统含有车载智能终端、车载称重系统、车载调度显示屏、摄像头、RFID 读卡器，RFID 标签等硬件设备， 所有硬件采集的数据通过 4G GPRS 模块上传至监控平台，车内的显示屏会实时显 示相关操作作业的必要参数信息，平台可通过 4G 与车载的调度显示屏进行数据的交互，从而全方位管控车辆运营状况。

该系统的所有硬件设备具有 4G 通讯，能将传感器采集的车辆状态参数或信息实时进行计算、处理及上传，通过联网平台实现企业和监管机构的数据管理和车辆监管的职责。

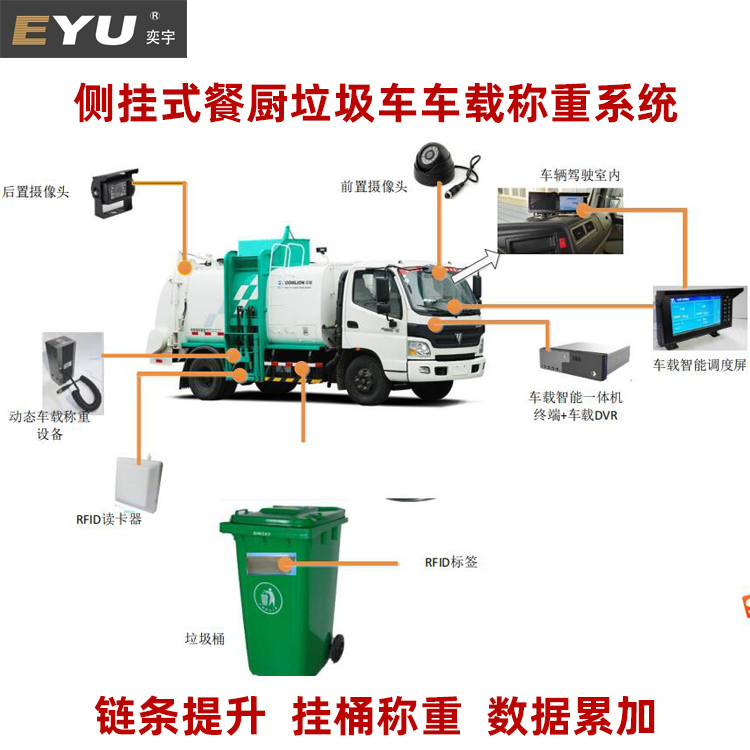

环卫餐厨垃圾车车载称重解决方案系统构架

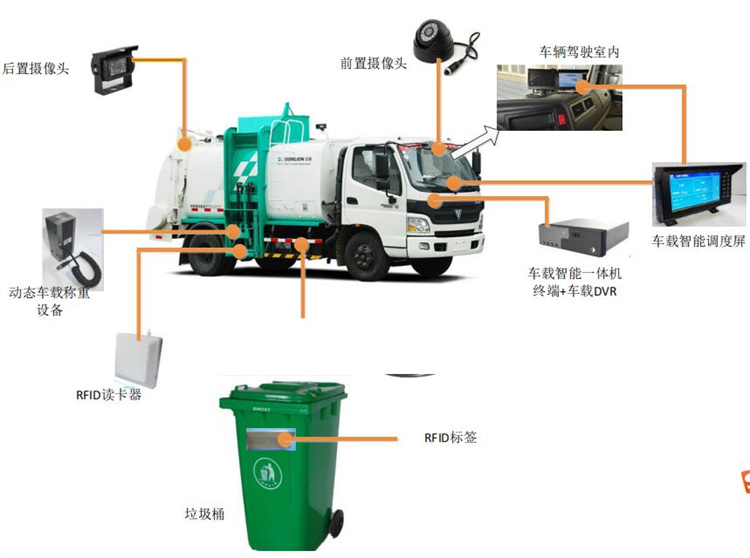

环卫餐厨垃圾车车载称重解决方案系统构成

产品组成

（1）产品型号：ZLCZ -CF

（2）产品组成

 环卫餐厨垃圾车车载称重解决方案基本功能

（1）可实现垃圾车装载单桶垃圾的实时称重；

（2）实现车辆在发动机启动情况下实时监测垃圾重量；

（3）侧装垃圾桶称重过程： 垃圾车辆停车相应位置（无需熄火），将垃圾箱推入挂板位置，启动液压控制系统，让挂板抬升，进行不间断，不停顿的垃圾装载过程，垃圾桶在竖直方向 抬升时，完成重量测量，当提升机构返回卸载垃圾桶时，对垃圾桶的进行称重， 此时完成称重全过程，显示读数为垃圾的净重质量。

（4）称重装置通过 CAN 的方式，按照附件一规定的通讯协议，将重量数据传 输给车载的显示仪表终端。

环卫餐厨垃圾车车载称重解决方案技术指标

环卫餐厨垃圾车车载称重解决方案功能特点

（1）采用动态称重技术，测量稳定时间≤1s，称重精度高，；

（2）称重过程不需暂停，自动完成对单桶计量，可记录毛重、皮重、自动 净重，可将重量数据按照用户的通讯协议进行上传；

（3）可提供 CAN 通讯接口；

（4）可提供仪表通讯协议；

（5）具有重量数据重传和补传功能；

（6）系统支持远程升级维护。
