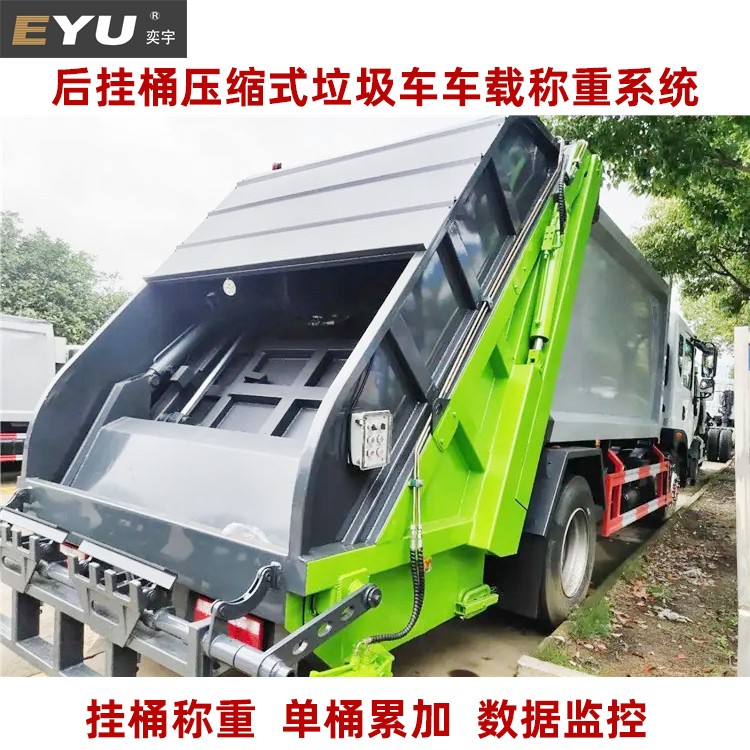

后挂桶压缩式垃圾车车载称重设备（挂板称重）

产品型号：ZLCZ-HL(SP)

对于小型垃圾站提供一种车载称重系统产品，实现车辆在挂装垃圾桶时测量桶内所装垃圾的重量，整个测量过程均在垃圾桶常规装载情况下实时监测，并通过后台车联网软件进行车辆的在线监控和装载运输数据管理。本系统适用四种规格垃圾桶，分别为 120L、240L、660L、1100L，垃圾桶

1）每次装载单桶，实现称重；

2）垃圾装载过程为连续的运行操作，运行过程中基本无停顿，整个垃圾桶在上升过程中需要进行重量测量；

垃圾车载称重解决方案

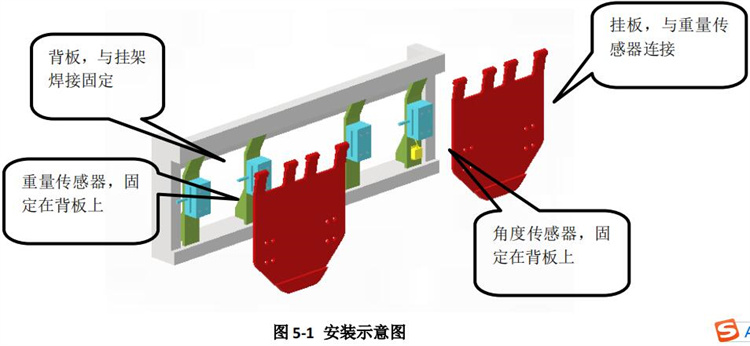

本系统解决方案由上海奕宇提出。称重系统是在餐厨垃圾装载挂板处安装特制重量传感器，当垃圾桶在挂装时，实时测量桶内重量数据。该系统配套垃圾车称重仪表和联网软件可实现垃圾车装载重量的实时监测，并统计出垃圾站单位时间周期内或者运行时，实时装载垃圾重量数据。

该系统将传感器采集的车载重量信号实时进行计算、处理及上传，通过车联网平台实现企业和监管机构的数据管理和运输管理的职责。

系统工作原理

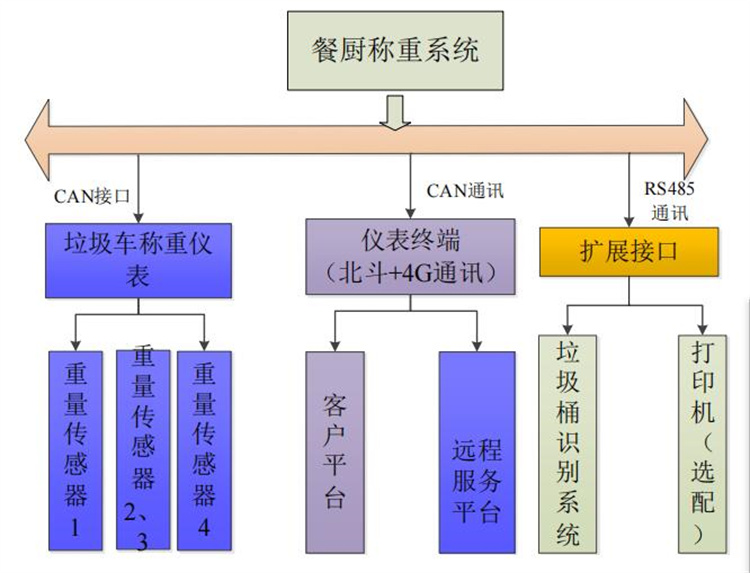

该车载称重系统采用高精度重量传感器和车载用安装附件构成重量信号感知传感层，重量信号通过垃圾车称重仪表进行采集、放大、运算处理，使其能够在车辆发动情况下或者各种路面情况下实现垃圾桶装载重量的实时测量，外围设备通过垃圾车称重仪表直接查看实时重量信息，可通过 GPRS 通讯将测量信息上传至企业平台进行管理，系统工作的原理构架图如下图所示：

系统功能

1）可实现垃圾装载单通垃圾的实时称重；

2）可实现不停顿动态称重；

3）可实现垃圾桶编号的自动识别；（选配）

4）具备手动清零功能；

5）实现启动情况下实时监测垃圾重量；

6)具备单次垃圾桶数量的累加和重量的累加功能；

7)可实现数据与客户平台的远程通讯，或者平台与平台的数据对接；

8)可接入车联网监控服务平台；

9)远程升级维护。

2.4 系统特点

1）安装方式安全可靠，不影响原有的安全性；

2）系统测量综合精度高；

3）具有较高的安全防护等级，可实现工况下的防尘、防水功能；

4）适用于多种工程和商用车辆，通用性强；

2.5 系统技术指标
