后翻斗压缩式垃圾车车载称重系统解决方案（整车称重）

产品型号：ZCZS-B10-B4   ZCZS-B15-B6

对于垃圾车车辆提供一种整车称重的车载称重系统产品，实现车辆上装重量在静态时的精确测量以及翻转动态情况下重量的实时监测，实现单次翻斗后的垃圾重量的累加计重，并通过后台车联网软件进行车辆的在线监控和运输数据管理。

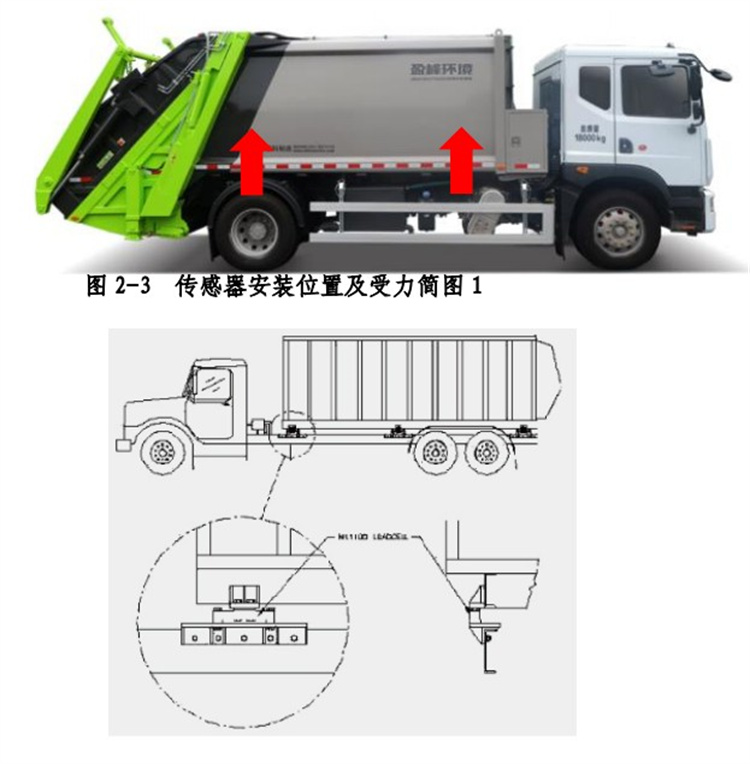

后翻斗压缩式垃圾车车载称重系统解决方案由上海奕宇提出。车载称重系统是在副车架上方或者在卡车底盘大梁的安装称重传感器，整个车厢重量全部均加载在重量传感器上，且整个过程均处于实时称重，再配套控制检测仪、显示仪表和车联网平台软件可实现车辆上装重量的监测。

该系统可将传感器采集的车载重量信号实时进行计算、处理及上传，通过车联网平台实现企业和监管机构的数据管理和运输管理的职责。

后翻斗压缩式垃圾车车载称重系统工作原理

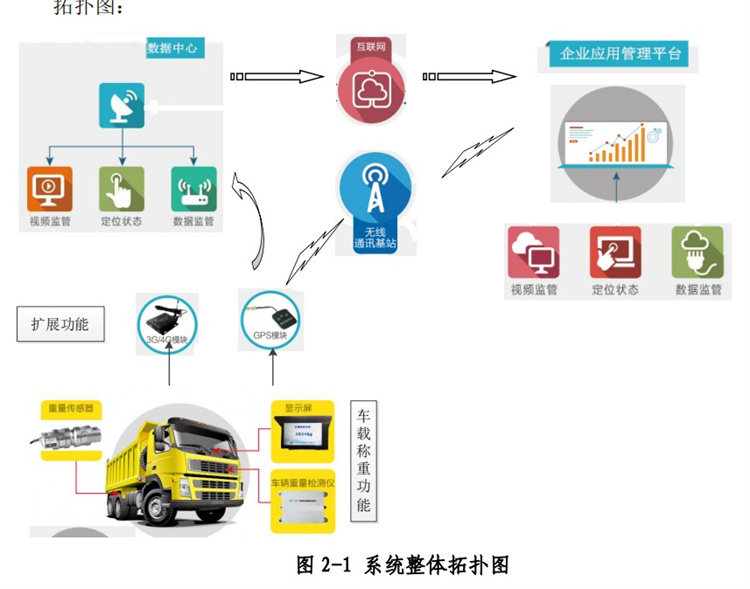

该车载称重系统采用高精度称重传感器和车载用安装附件构成重量信号感知传感层，重量信号通过车载重量检测仪进行采集、放大、运算处理，使其能够在车辆静态和动态情况下均能实现车厢内部重量的实时测量，外围设备通过车载显示屏直接查看实时重量信息，可通过 GPRS 通讯将测量信息上传至企业平台进行管理，

后翻斗压缩式垃圾车车载称重系统功能

1）可实现车厢内垃圾实时重量的测量；

2）可实现静态高精度的重量测量和动态运行状态（运输过程和翻斗提升过程）

的重量监测；

3）可实现车厢载荷超载提醒；

4）可接入用户指定的车联网监控服务平台；

5）行驶记录，对车辆运行的时间、位置、路线等数据进行记录和传输，并根

据需要进行远程设置管理；

6）运行记录，车辆运行过程中的关键参数，如装载重量、行驶速度等通过传

感器进行采集，远程升级维护；

7）查询统计，对车辆历史运行轨迹、视频记录、数据记录进行查询统计。

2.4 后翻斗压缩式垃圾车车载称重系统特点

1）安装方式安全可靠，不影响车辆原有的安全性；

2）系统测量综合精度高，车辆在多种工况或振动环境均可实现高精度测量；

3）具有较高的安全防护等级，可实现工况下的防尘、防水功能；
