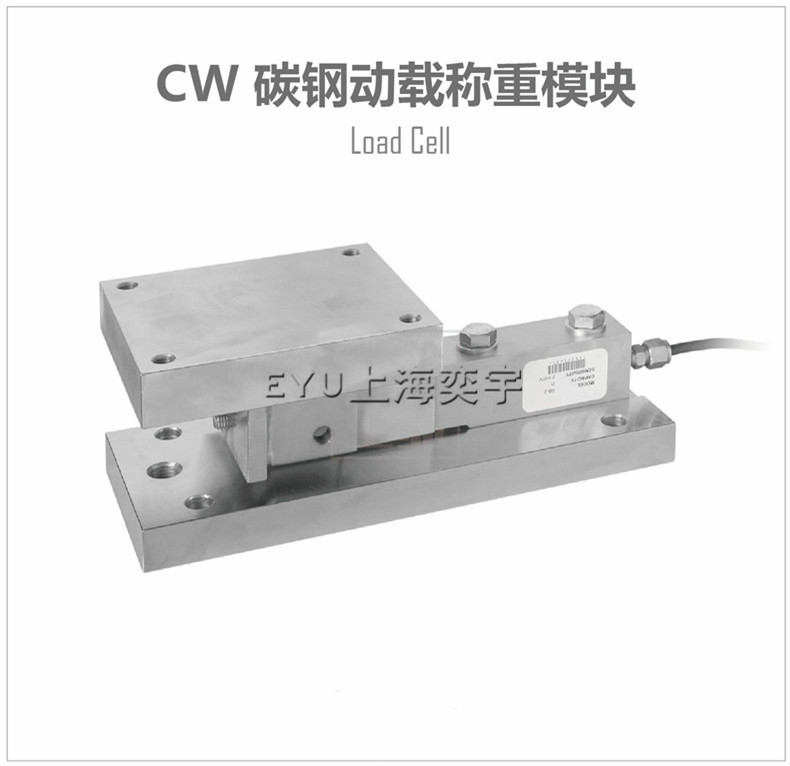

产品名称：梅特勒托利多CW动载称重模块
产品型号：CW
CW动载称重模块详细资料：
称重模块是对于各种容器料位控制，配料的*可靠的方法，安装方便，易于改造，精度高，具有无可比拟的竞争力。

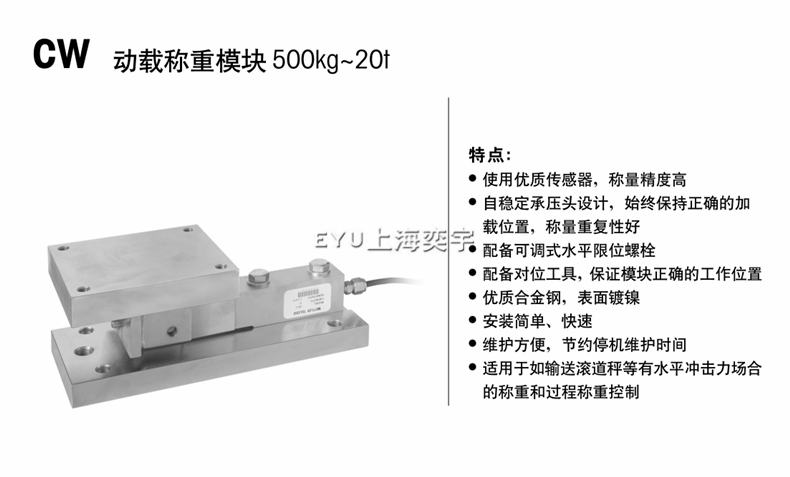

梅特勒托利多CW动载称重模块500KG-20T
特点:
作用优行质传感器,称量精度高.
自稳定承压头设计,始终保持正确的加载位置,称量重复性好.
配备可调式水平限位螺栓
配备对位工具,保证模块正确的工作位置.
优质合金钢,表面镀镍.
安装简单,快速.
维护方便,节约停机维护时间
适用于如输送滚道秤等有水平冲击力场合的称重和过程称重控制.
梅特勒托利多CW动载称重模块功能特点
*数字重量显示；
*采用高精度，高安全称重传感器配合安装模块稳定性佳；
*可应用于液体、粉体等原物料之存量控制管理；
*依实际现场状况，配合采用3组或4组传感器；
*配合选购定量控制系统，达成定量自动加料或定量自动排料；
*备有一般非防爆型及防爆型规格供选购；
*安装在桶槽底部的称重模块的重量信号传至接线盒。接线盒中并联各路称重模块信号，并可根据各称重模块受载情况调节角差，经过汇集后的重量信号送至称重端或重量变送器。称重终端或重量变送器将重量信号处理成相应的重量数据。
*模块采用浮动式和半浮动式组合，使用传感器后形成的称重计量系统,能自动计量称重数据，可储存计算机并进行称重数据管理。
*系统具有全自动、自动和手动功能。无论在何种方式下，都含有一种强制功能。该功能可以立即启动或停止某种操作，以应付一些突发事件的发生，使系统具有更强的应变能力。
*全自动: 带有计算机监控及所有数据功能的自动方式。（可选）
*自 动: 当计算机出现故障时，切掉计算机，在称量单元和逻辑单元的控制下，仍可按原配料程序和预定的精度进行操作。配方将由现场防水键盘输入.
*手 动: 去掉系统的连锁功能,单台启动输料泵及利用称量单元的功能进行配料操作。该方式一般为试车及紧急状态时使用。
*系统在自动方式(包括全自动)时,接受到请求配料的指令后,报警铃响,通知现场人员注意,然后按照顺序启动输料泵设备.系统接到停止配料指令,系统将称量罐中*后的物料排出后停车.
*控制的范围：输料,称量,排料。
*系统控制将由原料的输料泵开始,直至将合格的物料送至反应釜。其中将包括全部输、排料阀门的控制及联锁,各料输料泵的启停,快慢加料的控制,状态检测,及全部的数据处理功能。
*系统由称量单元、数据处理单元和逻辑控制单元组成。它们相互独立工作，又以问答的方式紧密相连。灵活与机动，在提高系统自动化程度的同时，也提高了系统的可靠性。以保障用户可以长期无故障的运行。主要的低压电气元件采用TE和OMRON 产品。

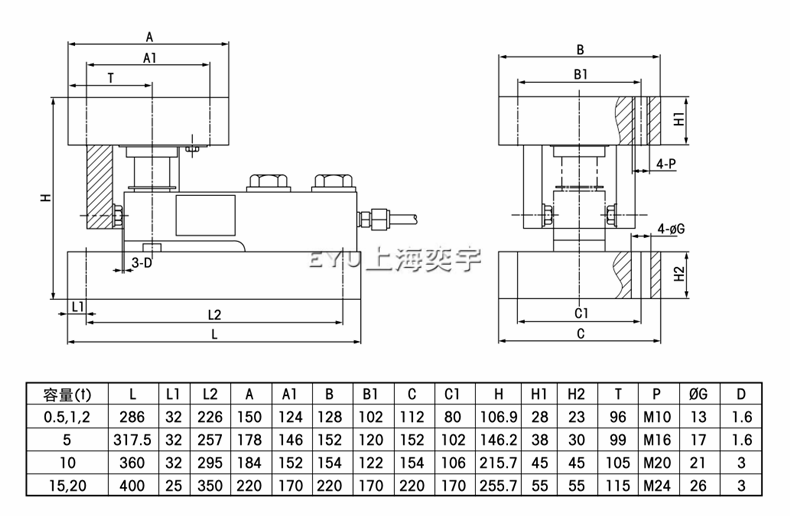

梅特勒托利多CW动载称重模块技术指标
|
容量(↑) |
L |
L1 |
L2 |
A |
A1 |
B |
B1 |
C |
C1 |
H |
H1 |
H2 |
T |
P |
ΦG |
D |
||
|
0.5,1,2 |
286 |
32 |
226 |
150 |
124 |
128 |
102 |
112 |
80 |
106.9 |
28 |
23 |
96 |
M12 |
13 |
1.6 |
||
|
5 |
317.5 |
32 |
257 |
178 |
146 |
152 |
120 |
152 |
102 |
146.2 |
38 |
30 |
96 |
M16 |
17 |
1.6 |
||
|
10 |
360 |
32 |
295 |
184 |
152 |
154 |
122 |
154 |
106 |
215.7 |
45 |
45 |
105 |
M20 |
21 |
3 |
||
|
15,20 |
400 |
25 |
350 |
220 |
170 |
220 |
170 |
220 |
170 |
255.7 |
55 |
55 |
115 |
M24 |
26 |
3 |
||
|

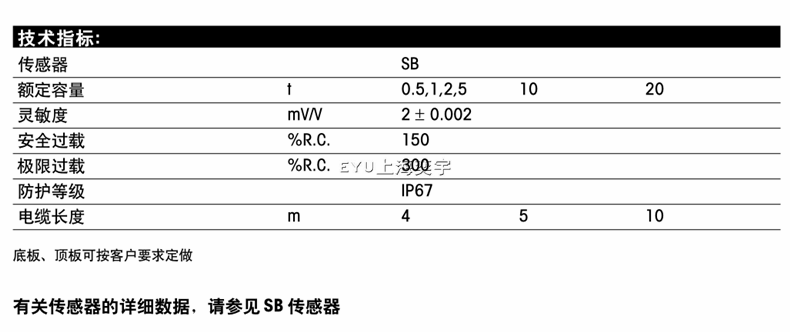

传感器 |
|
SB |
||||||||||||||||
|
额定容量 |
↑ |
0.5,1,2,3 |
||||||||||||||||
|
灵敏度 |
mV/V |
2±0.002 |
||||||||||||||||
|
不重复性 |
%R.O. |
≤0.01 |
||||||||||||||||
|
滞后 |
%R.O. |
≤±0.02 |
||||||||||||||||
|
非线性 |
%R.O. |
≤±0.02 |
||||||||||||||||
|
蠕变(30分钟) |
%R.O. |
≤±0.02 |
||||||||||||||||
|
零点输出 |
%R.O. |
≤±1 |
||||||||||||||||
|
温度补偿范围 |
℃ |
-10～+40 |
||||||||||||||||
|
工作温度范围 |
℃ |
-20～+60 |
||||||||||||||||
|
灵敏度温度系数 |
%load/℃ |
≤±0.002 |
||||||||||||||||
|
零点温度系数 |
%R.O./℃ |
≤±0.002 |
||||||||||||||||
|
输入阻抗 |
Ω |
381±4 |
||||||||||||||||
|
输出阻抗 |
Ω |
350±1 |
||||||||||||||||
|
绝缘电阻 |
MΩ |
≥5000(直流50V) |
||||||||||||||||
|
建议激励电压 |
V(DC/AC) |
5～15 |
||||||||||||||||
|
*大激励电压 |
V(DC/AC) |
20 |
||||||||||||||||
|
安全过载 |
%R.C. |
150 |
||||||||||||||||
|
极限过载 |
%R.C. |
300 |
||||||||||||||||
|
防护等级 |
|
IP67 |
||||||||||||||||
|
电缆长度 |
m |
4 |
||||||||||||||||

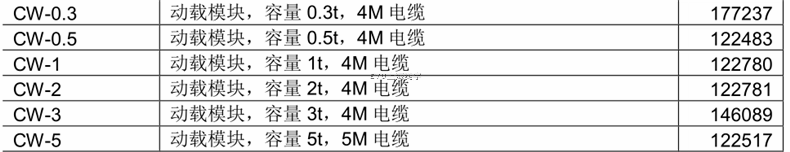

产品型号 产品描述
CW-0.3 动载模块,容量0.3t,4M电缆
CW-0.5 动载模块,容量0.5t,4M电缆
CW-1 动载模块,容量1t,4M电缆
CW-2 动载模块,容量2t,4M电缆
CW-3 动载模块,容量3t,4M电缆
CW-5 动载模块,容量5t,5M电缆
CW-10 动载模块,容量10t,6M电缆
CW-15 动载模块,容量15t,10M电缆
CW-20 动载模块,容量20t,10M电缆
CW(G)-150℃系列称重模块
CW(G)-1 动载模块,容量1t,4M电缆,150℃
CW(G)-2 动载模块,容量2t,4M电缆,150℃
CW(G)-3 动载模块,容量3t,4M电缆,150℃
CW(G)-5 动载模块,容量5t,5M电缆,150℃
CW(G)-10 动载模块,容量10t,6M电缆,150℃
CW(G)-15 动载模块,容量15t,10M电缆,150℃
CW(G)-20 动载模块,容量20t,10M电缆,150℃
CW-0.3x 防爆动载模块,容量0.3t,4M电缆
CW-0.5x 防爆动载模块,容量0.5t,4M电缆
CW-1x 防爆动载模块,容量1t,4M电缆
CW-2x 防爆动载模块,容量2t,4M电缆
CW-3x 防爆动载模块,容量3t,4M电缆
CW-5x 防爆动载模块,容量5t,5M电缆
CW-10x 防爆动载模块,容量10t,6M电缆
CW-15x 防爆动载模块,容量15t,10M电缆
CW-20x 防爆动载模块,容量20t,10M电缆
